DMfit APSEU0604 – União Cotovelo Tubo 3/8" x Cano Inox/Alumínio 1/4"

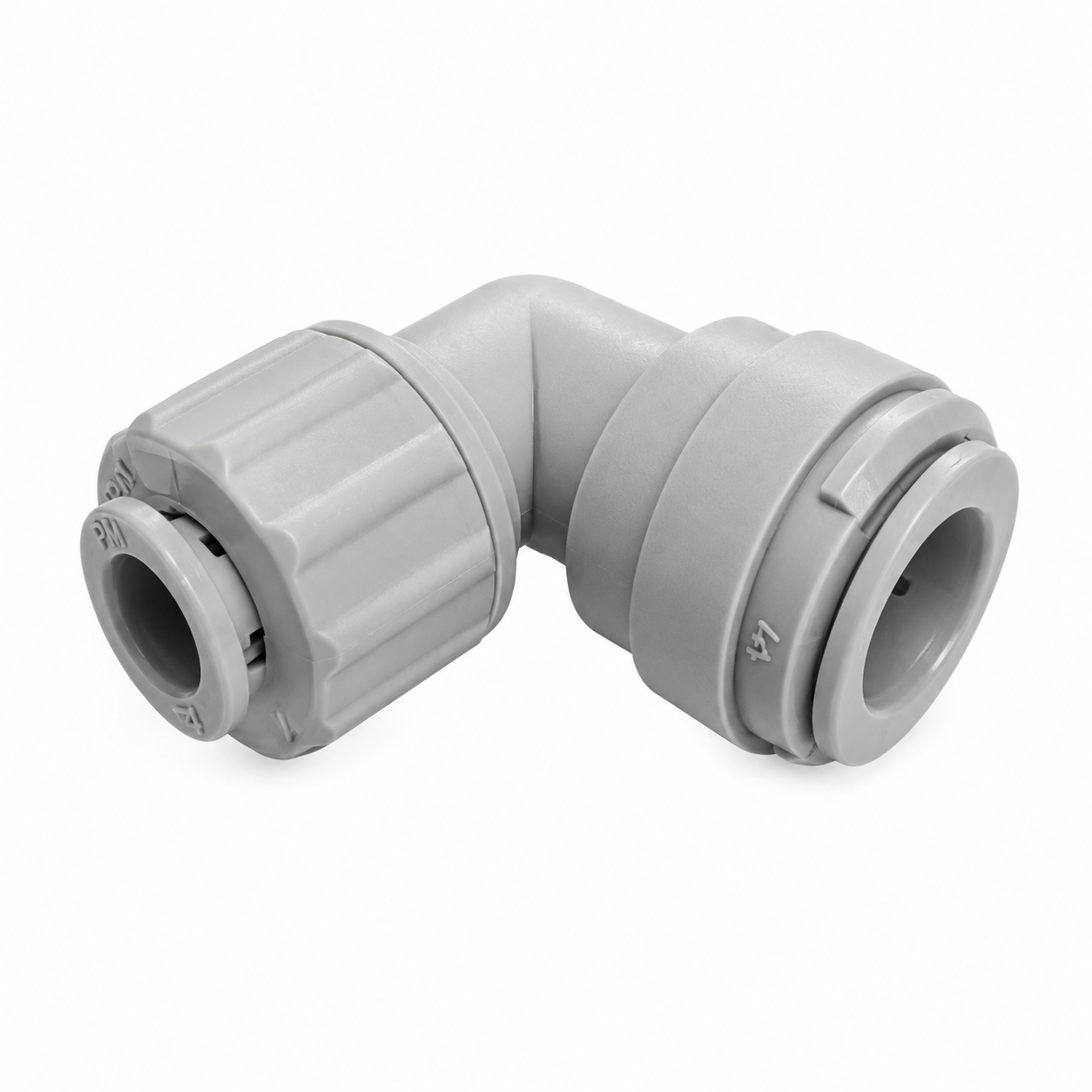

A DMfit APSEU0604 é uma conexão rápida em formato de cotovelo de 90°, desenvolvida para realizar a transição entre tubo 3/8" e cano rígido de inox ou alumínio de 1/4".

Sua configuração permite mudar a direção da linha em 90°, proporcionando uma instalação mais compacta e organizada, especialmente em equipamentos onde o espaço é limitado.

É indicada para sistemas de chope, bebidas, água, gases e aplicações compatíveis, utilizando o sistema de conexão rápida DMfit para facilitar a montagem e manutenção.

Configuração correta

TUBO 3/8" → COTOVELO 90° → CANO INOX/ALUMÍNIO 1/4"

• Lado 1: Tubo 3/8"
• Lado 2: Cano rígido 1/4"
• Ângulo: 90°
• Referência: APSEU0604

Atenção

1/4" neste modelo NÃO é uma rosca.

O APSEU0604 não deve ser confundido com o AMCB0604, por exemplo, que é efetivamente um adaptador Tubo 3/8" x Rosca Macho BSP 1/4". São conexões diferentes.

Principais características

• Marca: DMfit
• Referência: APSEU0604
• Tipo: União Cotovelo
• Ângulo: 90°
• Conexão para tubo: 3/8"
• Conexão para cano rígido: 1/4"
• Cano compatível: Inox ou alumínio
• Sistema: Engate rápido
• Material do corpo: Acetal atóxico
• Pressão máxima informada: 11 BAR / 170 PSI / 11,2 kgf/cm²
• Temperatura máxima: 65 °C
• Tolerância dimensional informada: ±0,1 mm
• Uso em linha de chope: Sim
• Uso em linha de gás: Sim
• Compatível com nitrogênio/mistura de gases: Sim
• Quantidade: 1 unidade

A página técnica informa 11 BAR / 170 PSI para conexões das medidas maiores, incluindo 3/8", além de temperatura máxima de 65 °C e corpo em Acetal atóxico.

Cotovelo de 90°

O formato em cotovelo é uma das principais vantagens do APSEU0604.

Ele permite mudar a direção da instalação sem precisar realizar uma curva acentuada diretamente na tubulação.

Isso é especialmente útil para:

• Montagens internas de chopeiras
• Equipamentos com pouco espaço
• Linhas próximas a paredes ou painéis
• Transição entre tubo plástico e tubulação metálica
• Organização de linhas de bebidas e gases
• Instalações em que seja necessário realizar uma mudança de direção em 90°

Tubo 3/8"

O lado de 3/8" é destinado a tubo com:

3/8" de diâmetro externo = aproximadamente 9,52 mm

O sistema de engate rápido permite inserir o tubo diretamente na conexão.

Para uma instalação correta, o tubo deve apresentar corte reto, superfície externa em boas condições e dimensão compatível com a conexão.

Cano rígido 1/4"

O outro lado do APSEU0604 é especificado para:

CANO INOX OU ALUMÍNIO 1/4"

Essa característica torna o produto interessante para fazer a transição entre uma linha com tubo plástico e uma seção de tubulação metálica rígida.

Novamente, é importante não confundir:

APSEU0604 = Tubo 3/8" x Cano Inox/Alumínio 1/4"

e não:

Tubo 3/8" x Rosca 1/4".

Sistema de engate rápido

O sistema DMfit foi desenvolvido para proporcionar montagem rápida, dispensando ferramentas na conexão do tubo apropriado.

A documentação informa que as conexões podem ser montadas e desmontadas repetidamente, facilitando manutenção e alterações na instalação.

Para instalar

1. Corte o tubo corretamente e em ângulo reto.
2. Verifique se a extremidade está limpa e sem rebarbas.
3. Insira completamente o tubo na conexão.
4. Empurre até atingir o batente interno.
5. Puxe levemente para confirmar que ficou corretamente travado.

Faça o mesmo procedimento no lado destinado ao cano rígido compatível.

Para desconectar

Antes de desmontar:

Feche o fornecimento de gás e despressurize completamente o sistema.

Depois:

1. Pressione o anel de liberação.
2. Mantenha o anel pressionado.
3. Retire cuidadosamente o tubo/cano.

Nunca desconecte uma linha enquanto estiver pressurizada.

Material atóxico

O corpo é informado como fabricado em Acetal atóxico, material amplamente empregado em conexões rápidas devido à resistência mecânica e estabilidade dimensional.

A documentação da linha também informa atendimento a requisitos de certificações internacionais como FDA, WRAS, ANSI/NSF 51 e 61, ACS, KTW e DVGW-W270.

Aplicações

O APSEU0604 pode ser empregado, desde que respeitada a compatibilidade de todos os componentes da instalação, em:

• Chopeiras
• Linhas de chope
• Sistemas de bebidas
• Kegerators
• Equipamentos cervejeiros
• Linhas de água
• Linhas de CO₂
• Linhas de nitrogênio
• Misturas de gases
• Sistemas pneumáticos
• Sistemas de filtragem
• Transição entre tubo plástico e cano metálico

A documentação informa utilização das conexões DMfit com ar, gases, vácuo e líquidos, além de aplicações no mercado cervejeiro.

Pressão e temperatura

Para a conexão de 3/8", a especificação informada é:

Pressão máxima: 11 BAR | 170 PSI | 11,2 kgf/cm²

Temperatura máxima: 65 °C

A documentação também alerta que a linha não é recomendada para etapas quentes do processo cervejeiro, como mostura ou início do resfriamento.

A pressão máxima efetiva de uma instalação sempre deve respeitar o componente com a menor pressão nominal presente no sistema.

Principais vantagens

• Cotovelo compacto de 90°
• Tubo 3/8" x Cano rígido 1/4"
• Compatível com cano de inox ou alumínio
• Sistema de engate rápido
• Instalação simples
• Dispensa ferramentas para conexão
• Facilita manutenção
• Ajuda a organizar instalações compactas
• Evita curvas excessivas na tubulação
• Material atóxico
• Aplicável em linhas de líquidos e gases compatíveis
• Indicado para sistemas de chope e bebidas

Ficha técnica

Conteúdo da embalagem

01 União Cotovelo DMfit APSEU0604 – Tubo 3/8" x Cano Inox/Alumínio 1/4"

Não acompanha tubos, canos ou demais acessórios eventualmente apresentados nas imagens demonstrativas.
