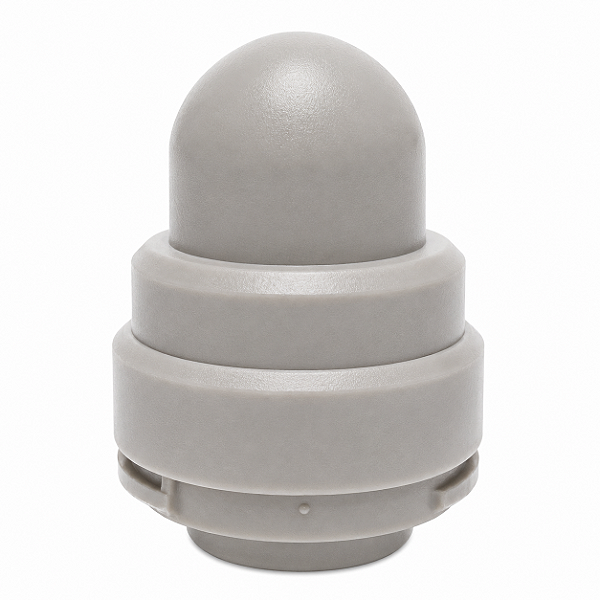

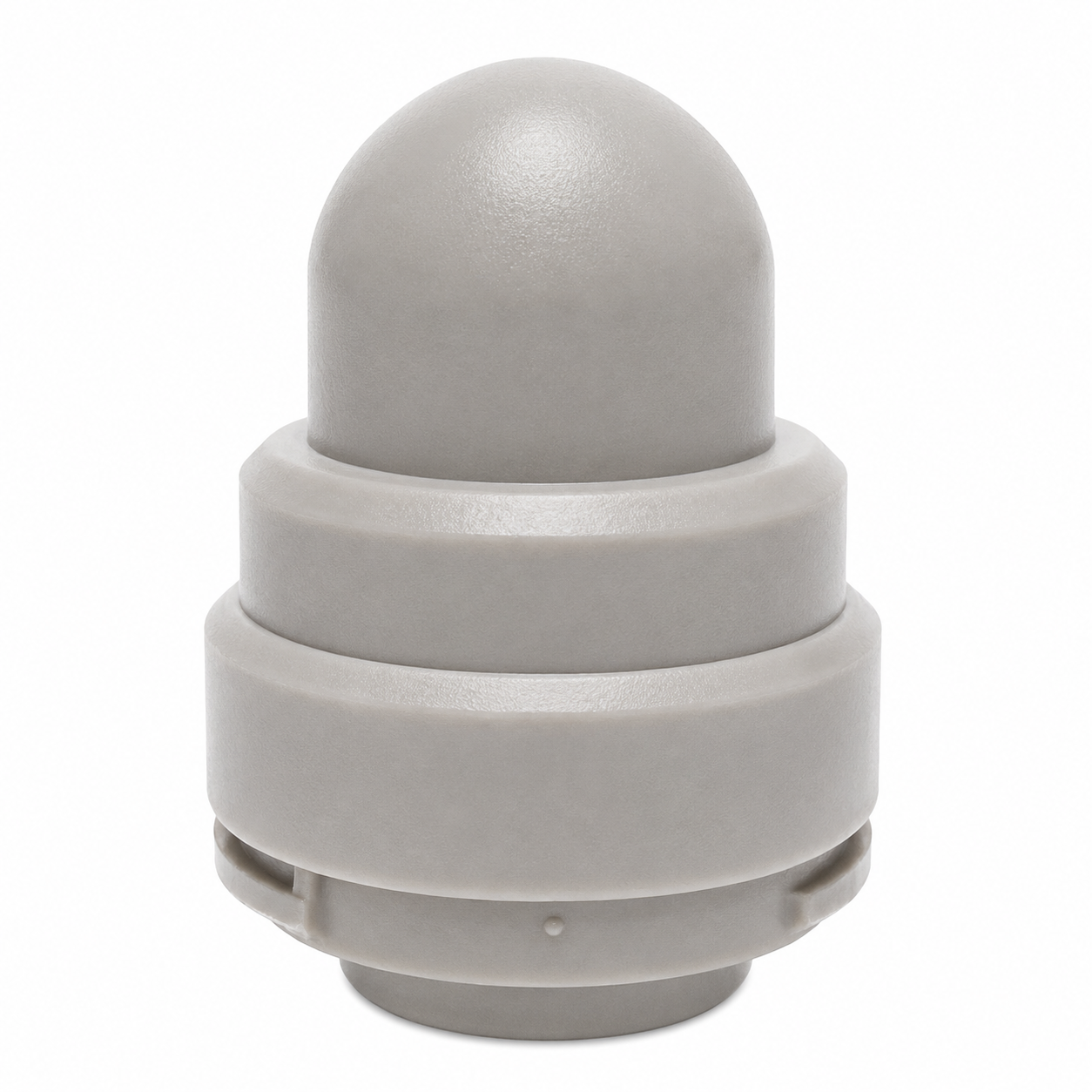

DMfit Conexão Rápida Tubo Cego (Tube Stop) 3/8" – ATES06

A DMfit ATES06 é uma conexão rápida tipo Tubo Cego / Tube Stop, desenvolvida para tampar diretamente a extremidade de um tubo rígido de 3/8", interrompendo a passagem de líquidos ou gases.

Diferentemente de um plugue que é inserido dentro de outra conexão rápida, o ATES06 recebe o próprio tubo 3/8" em seu engate Push-In. A DMfit identifica o modelo ATES06 como um End Stop Push-In para tubo OD 3/8".

É uma solução prática para fechar temporariamente uma linha, realizar alterações em instalações ou deixar uma tubulação preparada para futuras ampliações.

Principais características

• Marca: DMfit®
• Código: ATES06
• Tipo: Tubo Cego / Tube Stop / End Stop
• Conexão: Tubo 3/8" OD
• Sistema: Engate rápido Push-In
• Material: Acetal
• Cor: Branca/Cinza
• Pressão máxima de trabalho: 5 kgf/cm²
• Temperatura máxima: 65 °C
• Uso com líquidos: Sim
• Uso com gases: Sim
• Uso com nitrogênio/mistura de gases: Sim
• Uso em linhas de chope: Sim
• Quantidade: 1 unidade

As especificações de acetal, 5 kgf/cm², 65 °C e utilização com gases e chope são informadas especificamente para o ATES06.

Para que serve?

O ATES06 serve para fechar a ponta de um tubo rígido 3/8", impedindo que líquido ou gás continue passando pela tubulação.

Pode ser especialmente útil quando uma linha precisa ser:

• Temporariamente desativada
• Fechada durante uma alteração no sistema
• Preparada para uma futura expansão
• Isolada durante manutenção
• Mantida fechada sem cortar ou modificar permanentemente a instalação

Como funciona

O funcionamento é simples:

TUBO 3/8" → ATES06 → LINHA FECHADA

A extremidade do tubo é inserida no engate rápido do ATES06. O mecanismo Push-In realiza a retenção do tubo e o Tube Stop fecha sua extremidade. A orientação de instalação encontrada para o ATES06 recomenda inserir o tubo com corte reto e depois puxá-lo levemente para confirmar o travamento.

Para remover, primeiro despressurize completamente o sistema, pressione o anel de liberação e retire o tubo.

ATES06 x APL06 – qual a diferença?

Essa diferença é importante para evitar uma compra incorreta:

Portanto:

ATES06 = o tubo entra no tampão.
APL06 = o tampão entra na conexão.

Os dois modelos aparecem separadamente nas linhas de conexões DMfit, reforçando que são componentes com funções diferentes.

Compatibilidade do tubo

O ATES06 é destinado a tubo com diâmetro externo de 3/8" (OD).

Utilize tubo rígido ou semirrígido apropriado para engates rápidos Push-In.

As informações comerciais do produto alertam que essas conexões não são destinadas diretamente a mangueiras flexíveis convencionais de silicone, cristal ou trançadas.

Aplicação em sistemas de chope

O ATES06 é uma solução bastante prática para fechar uma linha 3/8" temporariamente em:

Chopeiras • Kegerators • Sistemas de extração • Linhas de bebidas • Sistemas de CO₂ • Instalações com barris

Por exemplo, durante uma alteração na instalação, uma tubulação que ficará momentaneamente sem utilização pode receber o Tube Stop para manter sua extremidade fechada.

Aplicação com gases

O ATES06 também é informado para uso em linhas de gases, inclusive nitrogênio ou mistura de gases, respeitando sua pressão máxima de trabalho e a compatibilidade de todos os componentes instalados.

Vantagens

FECHAMENTO RÁPIDO
Permite fechar diretamente a extremidade de um tubo 3/8".

SISTEMA PUSH-IN
Instalação simples e prática.

SEM ROSCA
Não é necessário rosquear o componente.

SEM ABRAÇADEIRA
O tubo é conectado pelo sistema Push-In.

REUTILIZÁVEL
Pode ser retirado e reinstalado conforme a necessidade.

COMPACTO
Ocupa pouco espaço na instalação.

IDEAL PARA MANUTENÇÃO
Facilita alterações e configurações temporárias da linha.

Ficha Técnica

IMPORTANTE

Antes da compra, verifique se o tubo utilizado possui diâmetro externo de 3/8" e é adequado para conexões rápidas Push-In.

Não confunda o ATES06 com o APL06.

ATES06: recebe o tubo 3/8" e fecha sua extremidade.
APL06: é um pino 3/8" inserido em outro engate rápido.

Antes de conectar ou remover qualquer componente de uma linha pressurizada, despressurize completamente o sistema.
