Kit Manômetro para Válvula Extratora + Conexão Rápida DMfit 3/8" x NPT 1/4"

O Kit Manômetro + Conexão DMfit é uma solução prática para instalação de um manômetro de baixa pressão em válvulas extratoras de chope compatíveis, permitindo acompanhar visualmente a pressão da linha durante a utilização do sistema.

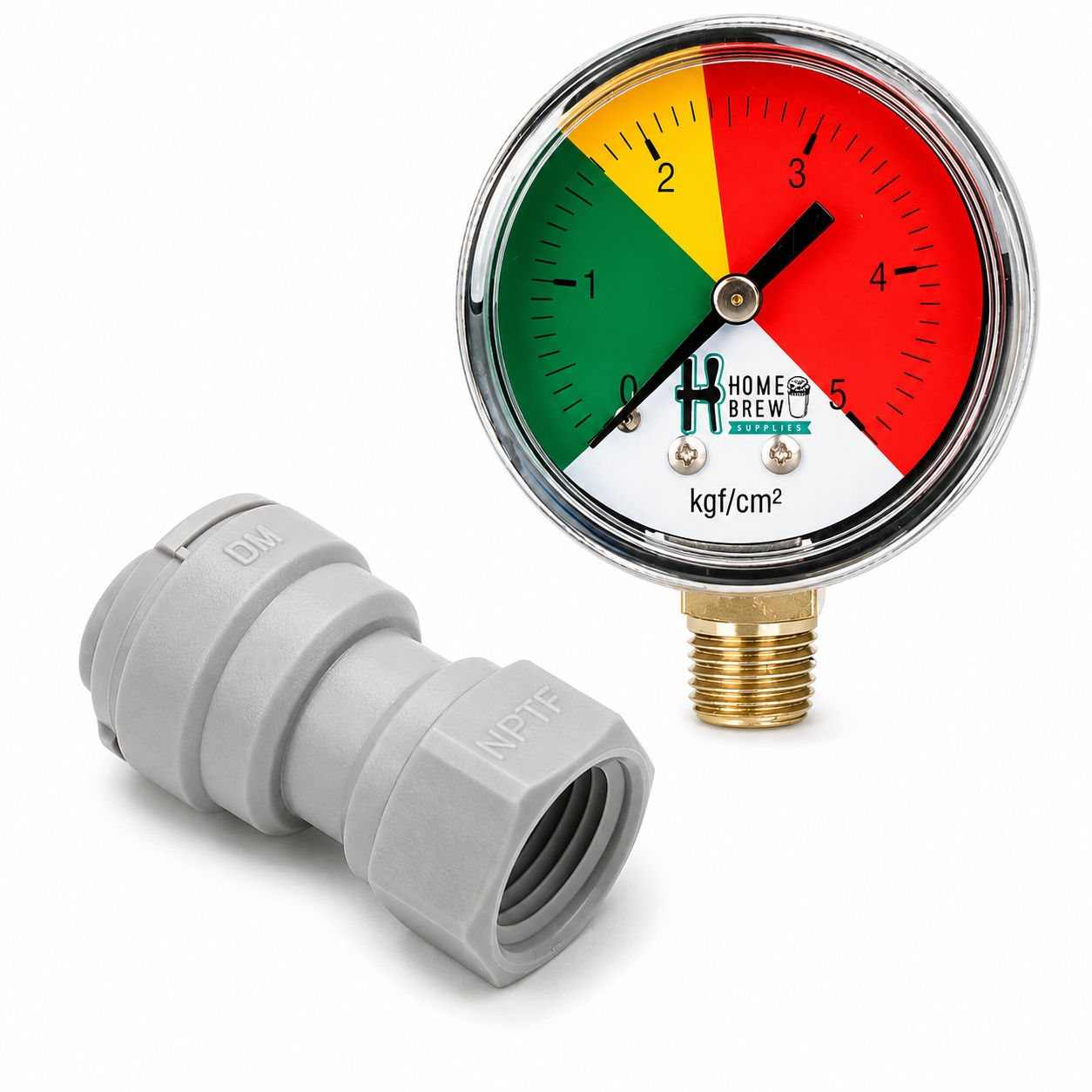

O conjunto reúne um Manômetro HBS de 52 mm com escala de 0 a 5 kgf/cm² e uma conexão rápida DMfit AFA0604, que possui entrada Push-In para tubo 3/8" OD e rosca fêmea NPT 1/4".

A utilização da conexão rápida DMfit facilita a montagem da linha, permitindo conectar o tubo sem abraçadeiras na entrada Push-In, proporcionando uma instalação compacta, organizada e prática.

Principais características

• Produto: Kit Manômetro + Conexão DMfit
• Aplicação: Instalação de manômetro em válvula extratora compatível
• Manômetro: HBS
• Diâmetro do manômetro: 52 mm
• Tipo: Baixa pressão
• Escala: 0 a 5 kgf/cm²
• Rosca do manômetro: 1/4"
• Conexão rápida: DMfit
• Modelo da conexão: AFA0604
• Entrada Push-In: Tubo 3/8" OD
• Rosca: Fêmea NPT 1/4"
• Quantidade: 1 kit

Essas são as especificações explicitamente apresentadas pela Getel para o conjunto.

Para que serve?

O kit permite adicionar um ponto de leitura de pressão ao sistema de extração de chope.

O manômetro possibilita visualizar a pressão presente na linha no ponto em que estiver instalado, auxiliando na operação e na identificação de alterações de pressão durante o funcionamento do sistema.

É especialmente útil em instalações nas quais se deseja ter uma leitura de pressão próxima à válvula extratora, em vez de depender exclusivamente da indicação existente no regulador de CO₂.

Manômetro HBS de baixa pressão

O kit acompanha 01 Manômetro HBS de 52 mm, desenvolvido para leitura de baixa pressão.

Especificações do manômetro

Marca: HBS
Diâmetro: 52 mm
Escala: 0–5 kgf/cm²
Rosca: 1/4"
Aplicação: Medição de baixa pressão

A escala de 0 a 5 kgf/cm² também é confirmada pela descrição oficial do kit.

Conexão rápida DMfit AFA0604

O segundo componente é a DMfit AFA0604, uma conexão que combina:

Tubo 3/8" OD → Rosca Fêmea NPT 1/4"

O lado Push-In permite a conexão rápida do tubo de 3/8", enquanto a extremidade roscada possibilita a montagem com o componente de rosca compatível.

Especificações da conexão

Marca: DMfit
Modelo: AFA0604
Tipo: Adaptador com rosca fêmea
Entrada: Tubo 3/8" OD
Rosca: NPT 1/4" fêmea
Sistema: Engate rápido / Push-In

A referência AFA0604 e as medidas 3/8" × NPT 1/4" são as indicadas pela Getel no próprio kit.

Vantagens do kit

MONITORAMENTO DA PRESSÃO
Permite acompanhar visualmente a pressão no ponto onde o manômetro estiver instalado.

MANÔMETRO DE BAIXA PRESSÃO
Escala de 0 a 5 kgf/cm² adequada para acompanhamento de sistemas compatíveis.

CONEXÃO RÁPIDA DMFIT
Sistema Push-In que proporciona instalação prática do tubo.

ENTRADA PARA TUBO 3/8"
Compatível com tubulação 3/8" OD apropriada para o sistema.

INSTALAÇÃO COMPACTA
O conjunto permite montar um ponto de medição ocupando pouco espaço.

IDEAL PARA SISTEMAS DE CHOPE
Desenvolvido especialmente para instalação associada a válvulas extratoras. A Getel classifica o produto justamente na categoria de peças de reposição para extratoras.

Como funciona?

A pressão existente na linha é conduzida até o manômetro, que apresenta a leitura na escala de 0 a 5 kgf/cm².

A conexão DMfit AFA0604 permite integrar o tubo de 3/8" ao conjunto através do sistema de engate rápido.

Isso facilita a montagem e também torna a instalação mais organizada.

Aplicações

Indicado para:

• Válvulas extratoras de chope compatíveis
• Sistemas de extração de chope
• Kegerators
• Câmaras frias
• Sistemas de distribuição de chope
• Linhas de CO₂ compatíveis
• Sistemas em que seja necessária leitura de baixa pressão

Instalação

Antes da instalação, despressurize completamente o sistema.

Verifique se a válvula extratora e os demais componentes possuem conexões compatíveis com as medidas do kit.

Para o lado Push-In, utilize tubo 3/8" OD compatível, realizando um corte reto e limpo antes da inserção.

Insira completamente o tubo na conexão rápida DMfit e verifique o correto travamento antes de pressurizar novamente o sistema.

Nas conexões roscadas, utilize o método de vedação apropriado para o tipo de rosca e aplicação.

Após a montagem, pressurize o sistema gradualmente e verifique se existem vazamentos.

Conteúdo do kit

01 Manômetro HBS de baixa pressão – 52 mm – 0 a 5 kgf/cm² – Rosca 1/4"

01 Conexão rápida DMfit AFA0604 – Tubo 3/8" × Rosca Fêmea NPT 1/4"

Esses são exatamente os dois componentes relacionados pela Getel na página do produto.

Atenção

Antes da compra, verifique a compatibilidade da válvula extratora e da instalação com as medidas do conjunto.

O kit não deve ser anunciado como um regulador de pressão. O manômetro mede/indica a pressão; ele não regula a pressão do sistema.

Tubos, válvula extratora, regulador, cilindro de CO₂ e demais acessórios não fazem parte do kit, salvo se expressamente indicados no anúncio.
