Kit para Instalação de Chopeira em Caixa Térmica – Engates Rápidos 3/8"

O Kit para Instalação de Chopeira em Caixa Térmica reúne as conexões e a tubulação necessárias para facilitar a montagem de uma chopeira a gelo com serpentina de alumínio 3/8".

O conjunto cria a ligação entre a serpentina, a entrada externa da caixa térmica e a torneira, utilizando conexões de engate rápido. É uma solução prática tanto para quem está construindo uma chopeira quanto para reforma ou substituição das conexões de uma instalação existente.

A configuração do sistema foi conferida também no conjunto completo de serpentina de 24 metros, que utiliza essas mesmas conexões para montagem em caixa térmica.

Principais características

• Aplicação: montagem de chopeira a gelo em caixa térmica
• Tubulação: 3/8"
• Diâmetro externo: 9,52 mm
• Sistema: engate rápido Push-in
• Conexão para torneira: 3/8" x Rosca Fêmea BSP 5/8"
• Conexão traseira: engate rápido de painel/anteparo 3/8"
• Conexões da serpentina: 2 unidades para tubo de alumínio/inox
• Tubo: polietileno atóxico 3/8"
• Comprimento do tubo: 1,5 metro

A composição e as medidas são as informadas para o sistema de instalação em caixa térmica.

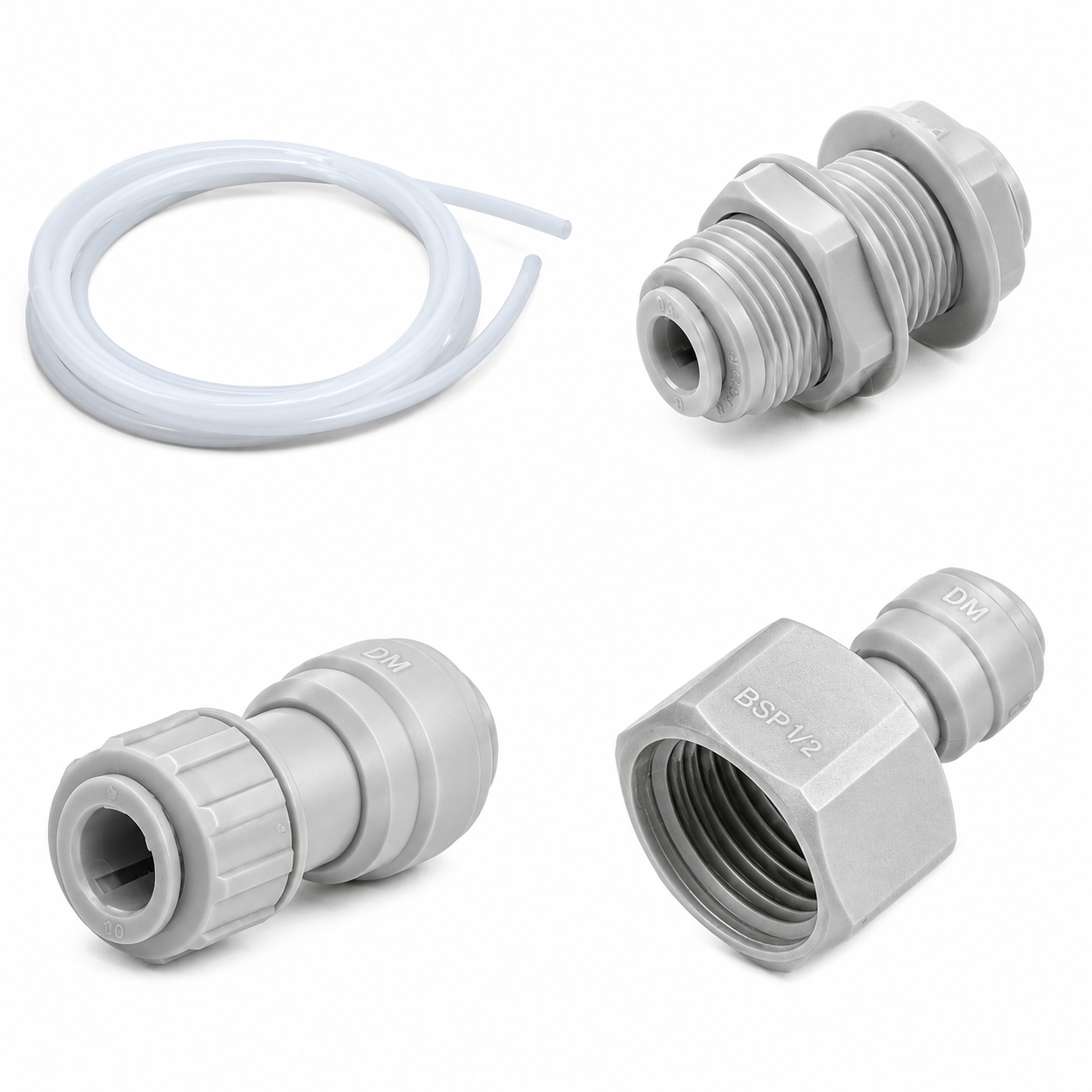

O que acompanha o kit

01 – Engate Rápido Tubo 3/8" x Rosca Fêmea BSP 5/8"
Utilizado para realizar a conexão da linha com a torneira da chopeira.

01 – Engate Rápido para Painel Traseiro 3/8"
Faz a passagem da linha através da parede da caixa térmica, proporcionando acabamento mais organizado e um ponto fixo para conexão.

02 – Engates Rápidos para Tubo de Alumínio/Inox
Instalados nas duas extremidades da serpentina, permitindo integrá-la ao restante da tubulação através do sistema de engate rápido.

01 – Tubo de Polietileno Atóxico 3/8" – 1,5 metro
Utilizado para realizar as interligações necessárias na montagem da chopeira.

Conexão para a torneira

O kit possui uma conexão:

Tubo 3/8" x Rosca Fêmea BSP 5/8"

Ela permite fazer a transição entre a linha de 3/8" e uma torneira compatível com rosca 5/8" BSP.

Antes da montagem, é importante conferir a rosca da torneira que será utilizada.

Conexão traseira para caixa térmica

Um dos componentes mais importantes do conjunto é a conexão destinada ao painel traseiro da caixa térmica.

Ela permite atravessar a parede da caixa e criar um ponto de conexão 3/8", evitando simplesmente passar o tubo solto por um furo.

Atenção à espessura da caixa

A conexão de painel possui abertura máxima informada de aproximadamente 2,5 cm.

Por isso, a recomendação do conjunto é que a parede da caixa térmica tenha no máximo 2,4 cm de espessura no ponto escolhido para instalação.

Essa medida deve ser conferida antes de furar a caixa térmica.

Conexões para a serpentina

O kit acompanha duas conexões rápidas destinadas às extremidades da serpentina.

Elas permitem trabalhar com serpentina produzida em tubo de alumínio ou inox compatível, fazendo a transição para a tubulação utilizada na montagem.

Isso facilita bastante a construção e também futuras desmontagens para manutenção.

Tubo de polietileno atóxico 3/8"

O conjunto acompanha:

1,5 metro de tubo de polietileno atóxico 3/8"

O tubo possui 3/8" de diâmetro externo (aproximadamente 9,52 mm) e é utilizado com as conexões Push-in do sistema.

Como fica a instalação

Uma configuração típica é:

Barril / Extratora → Tubo 3/8" → Conexão de painel → Serpentina → Tubo 3/8" → Torneira

A serpentina permanece dentro da caixa térmica, envolvida pelo banho refrigerante, enquanto as conexões fazem a passagem e interligação da bebida entre os componentes.

Sistema de engate rápido

As conexões Push-in tornam a instalação mais prática.

Para conectar o tubo:

1. Faça um corte reto e limpo.
2. Verifique se a extremidade está sem rebarbas.
3. Insira o tubo completamente na conexão.
4. Empurre até atingir o batente interno.
5. Puxe levemente para confirmar o travamento.

Para desmontar, despressurize completamente o sistema, pressione o anel de liberação do engate e retire o tubo.

Ideal para

• Chopeiras a gelo
• Caixas térmicas adaptadas
• Montagem de chopeiras artesanais
• Serpentinas 3/8"
• Reforma de chopeiras
• Substituição de conexões
• Sistemas portáteis de chope
• Eventos e festas
• Uso residencial
• Bares e cervejarias

Chopeiras a gelo comerciais também utilizam entrada com engate rápido 3/8", mostrando a aplicação desse padrão nesse tipo de equipamento.

Principais vantagens

• Conjunto específico para instalação em caixa térmica
• Sistema de engate rápido
• Tubulação padrão 3/8"
• Facilita a instalação da serpentina
• Possui conexão específica para passagem pela parede da caixa
• Conexão 5/8" para torneira compatível
• Acompanha tubo de polietileno atóxico
• Facilita desmontagem para manutenção e limpeza
• Montagem mais limpa e organizada
• Evita improvisações nas principais conexões

Ficha técnica

Essas especificações correspondem à composição publicada para o kit de instalação utilizado com serpentina em caixa térmica.

Conteúdo da embalagem

01 Engate Rápido Tubo 3/8" x Rosca Fêmea BSP 5/8"
01 Engate Rápido para Painel Traseiro 3/8"
02 Engates Rápidos para Tubo de Alumínio/Inox
01 Tubo de Polietileno Atóxico 3/8" – 1,5 metro

Não acompanha serpentina, caixa térmica, torneira, válvula extratora, regulador, cilindro de CO₂ ou barril.

Importante

Antes da compra e da instalação, confira:

1. Se a serpentina possui tubo compatível com as conexões do kit.
2. Se a torneira utiliza rosca 5/8" BSP compatível.
3. Se a parede da caixa térmica possui espessura adequada para instalação da conexão de painel.
4. Se todos os componentes do sistema são adequados à pressão de trabalho utilizada.
