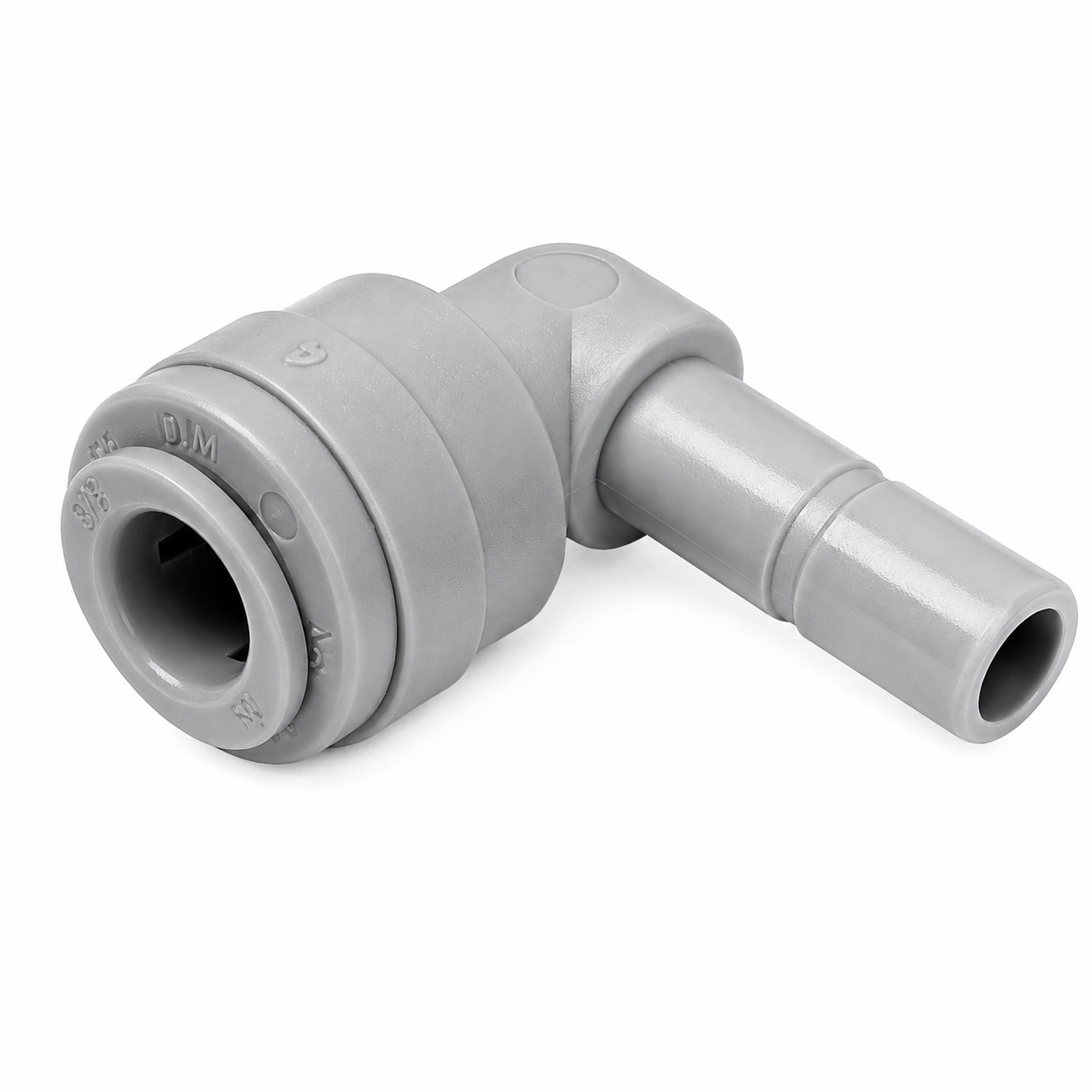

DMfit Conexão Rápida Cotovelo (L) Tubo 3/8" x Pino 3/8" – ATEU0606

A Conexão Rápida DMfit ATEU0606 é um cotovelo de 90° desenvolvido para realizar conexões entre tubo 3/8" e engates rápidos 3/8", oferecendo uma solução compacta, prática e segura para mudanças de direção em instalações de líquidos e gases.

O produto possui engate rápido Push-In para tubo 3/8" em uma extremidade e pino 3/8" na outra, permitindo que o pino seja conectado diretamente a outro engate rápido compatível.

Seu formato em L (90°) é especialmente útil em instalações com pouco espaço ou situações nas quais é necessário alterar a direção da tubulação sem dobrar excessivamente o tubo.

Fabricado em acetal atóxico, é uma excelente opção para sistemas de chope, cerveja, água, CO₂ e outras aplicações compatíveis.

Principais Características

• Marca: DMfit®
• Código: ATEU0606
• Tipo: Cotovelo 90° / formato L
• Conexão para tubo: 3/8"
• Pino: 3/8"
• Sistema: Engate rápido Push-In
• Material: Acetal atóxico
• Cor: Cinza
• Configuração: Tubo 3/8" x Pino 3/8"
• Pressão máxima: 5 kgf/cm²
• Temperatura máxima: 65 °C
• Aplicação: Líquidos e gases
• Instalação: Rápida e sem necessidade de abraçadeira no engate Push-In

Como funciona o ATEU0606?

O ATEU0606 possui duas extremidades com funções diferentes.

ENGATE RÁPIDO 3/8"

Em uma das extremidades está o sistema Push-In DMfit, destinado ao encaixe de um tubo com diâmetro externo de 3/8".

Basta inserir corretamente o tubo no engate para que o mecanismo interno faça sua retenção.

PINO 3/8"

Na outra extremidade encontra-se um pino liso de 3/8", desenvolvido para ser inserido em uma conexão rápida Push-In 3/8" compatível.

Dessa forma, o ATEU0606 pode transformar a saída de outro engate rápido em uma conexão em ângulo de 90°.

Para que serve o pino 3/8"?

O pino funciona como se fosse a extremidade de um tubo rígido 3/8".

Ele pode ser inserido diretamente em outro engate rápido DMfit de 3/8" compatível, criando uma montagem compacta sem precisar utilizar um pequeno pedaço de tubo entre as conexões.

Isso é especialmente útil para reduzir espaço e organizar melhor sistemas com diversas conexões.

Onde Usar

O DMfit ATEU0606 pode ser utilizado em:

• Sistemas de extração de chope
• Linhas de cerveja
• Linhas de CO₂
• Linhas de gases compatíveis
• Sistemas de água
• Carbonatação de bebidas
• Kegerators
• Post Mix
• Sistemas com barris
• Painéis de distribuição
• Manifolds
• Equipamentos com conexões rápidas
• Instalações com espaço reduzido

Ideal para mudanças de direção

Uma das principais vantagens do ATEU0606 é permitir uma mudança de direção de aproximadamente 90° sem precisar fazer uma curva acentuada no tubo.

Isso ajuda a evitar:

• Tubos dobrados
• Estrangulamento da linha
• Instalações desorganizadas
• Curvas excessivamente fechadas
• Esforço desnecessário sobre outras conexões

O resultado é uma montagem mais compacta e organizada.

Sistema Push-In DMfit

A instalação do tubo é simples:

1. Corte o tubo de maneira reta e limpa.
2. Certifique-se de que a extremidade não esteja deformada.
3. Insira o tubo 3/8" no engate rápido.
4. Empurre até atingir o encaixe completo.
5. Confira se o tubo ficou corretamente travado.

Para remover:

1. Despressurize o sistema.
2. Pressione o anel do engate.
3. Mantenha o anel pressionado.
4. Puxe o tubo cuidadosamente.

O mesmo princípio é utilizado para conectar ou remover o pino 3/8" de outro engate rápido compatível.

Compatibilidade do Tubo

Utilize tubo rígido ou semirrígido próprio para conexões Push-In, com diâmetro externo de 3/8".

A medida 3/8" indicada pela DMfit refere-se ao diâmetro externo do tubo.

Mangueiras muito flexíveis, como silicone ou determinados tipos de mangueira cristal, não devem ser consideradas automaticamente compatíveis com engates Push-In.

Aplicação em linhas de chope

O ATEU0606 é especialmente interessante em sistemas de chope porque permite organizar conexões em espaços pequenos.

Pode ser utilizado, por exemplo, em montagens envolvendo:

Regulador → Tubo 3/8" → Conexões DMfit → Barril

ou

Barril → Conexões DMfit → Tubo → Sistema de extração

sempre respeitando a compatibilidade e os limites de pressão e temperatura de todos os componentes.

Aplicação com CO₂

Também pode ser empregado em linhas de CO₂ compatíveis.

Por trabalhar em ângulo de 90°, facilita instalações próximas a paredes, painéis, manifolds e outros componentes onde uma conexão reta ocuparia mais espaço.

Importante: a pressão máxima do sistema deve sempre respeitar o componente de menor capacidade instalado na linha.

Material Atóxico

O ATEU0606 é produzido em acetal, material utilizado pela DMfit em sua linha de conexões rápidas.

Além de leve e resistente, é adequado às aplicações previstas pelo fabricante e proporciona uma conexão compacta para sistemas de líquidos e gases compatíveis.

Vantagens

• Conexão rápida e prática
• Formato cotovelo de 90°
• Tubo 3/8" x Pino 3/8"
• Sistema Push-In
• Dispensa abraçadeira no lado Push-In
• Facilita mudanças de direção
• Reduz a necessidade de curvar o tubo
• Excelente para espaços reduzidos
• Montagem compacta
• Fácil desmontagem para manutenção
• Indicado para líquidos e gases
• Ideal para linhas de chope e CO₂
• Padrão profissional DMfit

Ficha Técnica

Produto: Conexão Rápida Cotovelo
Marca: DMfit®
Código: ATEU0606
Formato: L / Cotovelo 90°
Entrada: Tubo 3/8" OD
Saída: Pino 3/8"
Sistema: Push-In
Material: Acetal atóxico
Cor: Cinza
Pressão máxima: 5 kgf/cm²
Temperatura máxima: 65 °C
Aplicação: Líquidos e gases
Quantidade: 1 unidade

Importante antes da compra

Confira se o seu sistema utiliza tubo com diâmetro externo de 3/8" e se a conexão onde será inserido o pino também possui engate rápido 3/8" compatível.

Não confunda pino 3/8" com rosca 3/8".

O lado macho deste produto é um pino liso para encaixe em conexão Push-In, e não uma conexão roscada.

Também respeite sempre os limites de pressão e temperatura recomendados para todos os componentes da instalação.
