DMfit Conexão Rápida União Tê 3 Vias 3/8" – ATU060606

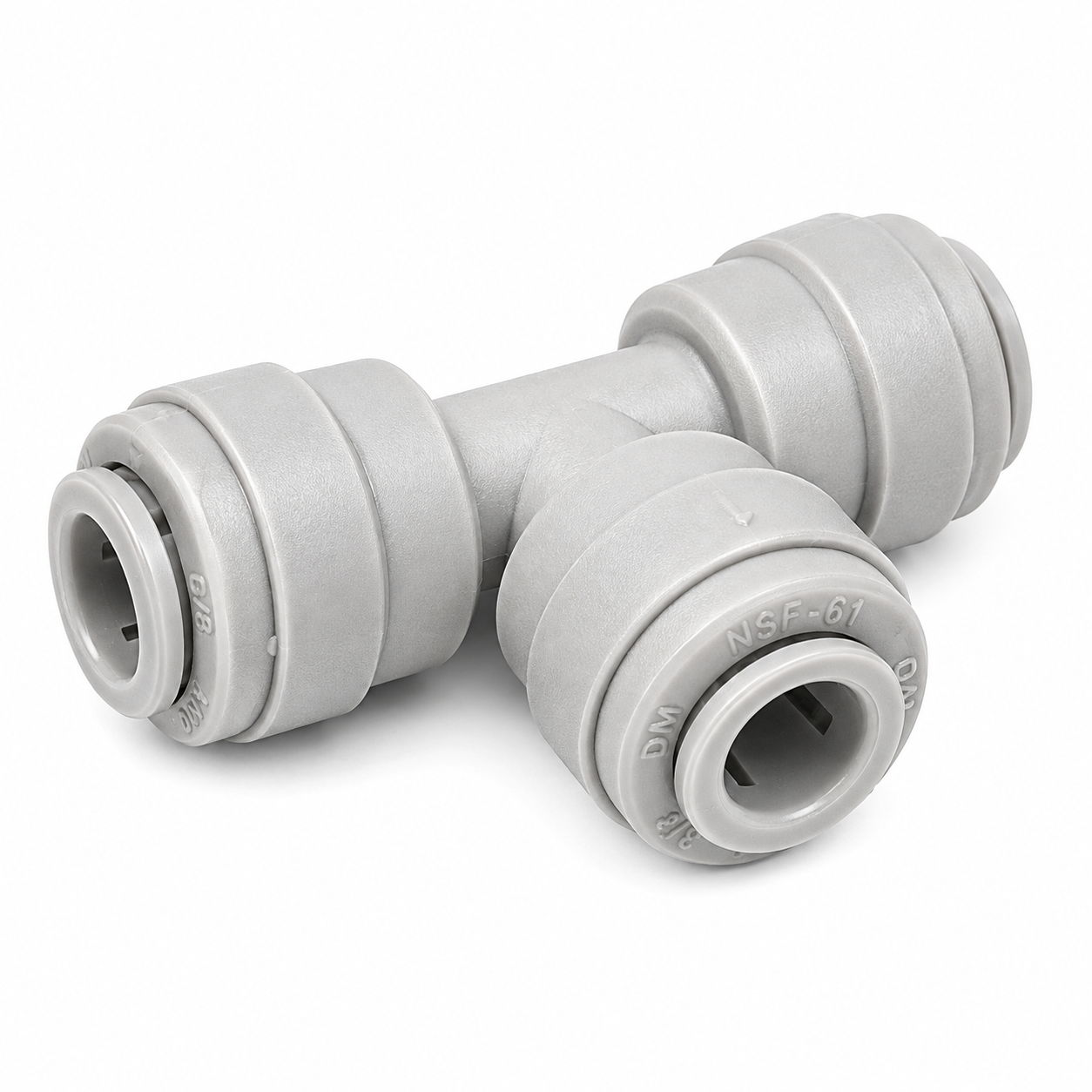

A Conexão Rápida DMfit ATU060606 é uma união em formato Tê, desenvolvida para conectar ou ramificar três tubos de 3/8" em um único ponto.

As três extremidades possuem sistema de engate rápido Push-In para tubo com diâmetro externo de 3/8" (aprox. 9,5 mm), proporcionando instalação prática, compacta e sem necessidade de abraçadeiras no ponto de conexão. O catálogo DMfit identifica o ATU060606 especificamente como Conector União TEE 3/8" x 3/8" x 3/8".

Fabricada em acetal atóxico (POM), é indicada para sistemas de líquidos e gases compatíveis, sendo especialmente útil em instalações de chope, cerveja, água, CO₂, nitrogênio e sistemas pneumáticos.

Principais características

• Marca: DMfit®
• Código: ATU060606
• Tipo: União Tê / T 3 vias
• Conexão A: Push-In para tubo 3/8"
• Conexão B: Push-In para tubo 3/8"
• Conexão C: Push-In para tubo 3/8"
• Diâmetro externo do tubo: 3/8" (aprox. 9,5 mm)
• Sistema: Engate rápido Push-In
• Material: Acetal (POM) atóxico
• Cor: Cinza
• Temperatura máxima: 65 °C
• Pressão máxima informada: 11 bar / 170 PSI / aproximadamente 11,2 kgf/cm²
• Aplicação: Líquidos e gases compatíveis
• Quantidade: 1 unidade

As especificações de 11 bar/170 PSI, 65 °C e acetal são informadas para o ATU060606 por distribuidores da linha DMfit.

Para que serve?

O ATU060606 permite dividir ou unir uma linha utilizando três tubos de 3/8".

Por exemplo, em uma instalação de bebidas, uma linha pode chegar ao Tê e ser direcionada para duas outras linhas. Dependendo da configuração e do sentido do fluxo, também pode ser utilizado para interligar linhas compatíveis.

Isso torna a peça bastante útil para organizar instalações em:

• Chopeiras e sistemas de extração
• Linhas de chope e cerveja
• Distribuição de CO₂
• Linhas de nitrogênio
• Sistemas de carbonatação
• Kegerators
• Post Mix
• Sistemas de água
• Equipamentos de bebidas
• Sistemas pneumáticos compatíveis

3 conexões Push-In de 3/8"

O grande diferencial do ATU060606 é que as três extremidades recebem tubo 3/8".

3/8" → 3/8" → 3/8"

Não existe pino ou rosca neste modelo.

Isso é importante porque o ATU060606 não deve ser confundido com o ABTU060606, que possui uma configuração diferente envolvendo pino. O catálogo DMfit identifica o ATU060606 como União Tê com três conexões para tubo.

Sistema Push-In DMfit

A instalação é simples:

1. Corte o tubo de forma reta e limpa.
2. Verifique se a extremidade não apresenta deformações.
3. Insira o tubo 3/8" completamente no engate.
4. O mecanismo interno realiza a retenção e vedação.
5. Repita o procedimento nas demais conexões.

Para desmontar, primeiro despressurize totalmente o sistema. Depois pressione o anel do engate e, mantendo-o pressionado, retire cuidadosamente o tubo.

Compatibilidade do tubo

A medida de 3/8" corresponde ao diâmetro externo do tubo (OD).

Utilize tubos rígidos ou semirrígidos apropriados para conexões rápidas Push-In e dentro das especificações recomendadas para o sistema.

Mangueiras muito flexíveis, como determinados modelos de silicone ou cristal, não devem ser consideradas automaticamente compatíveis com o sistema Push-In.

Aplicação em linhas de CO₂

O ATU060606 também pode ser utilizado para criar ramificações em sistemas de gases compatíveis.

Uma configuração possível é:

Linha de CO₂ → ATU060606 → Linha 1 + Linha 2

Isso permite organizar sistemas com mais de um equipamento ou ponto de utilização, desde que o projeto possua os componentes necessários para controle individual de pressão e fluxo quando necessário.

A DMfit informa utilização de sua linha com gases, inclusive nitrogênio e misturas de gases, observadas as condições de compatibilidade e trabalho.

Aplicação em linhas de chope

Também pode ser empregado em sistemas de bebidas quando existe necessidade técnica de unir ou ramificar tubulações.

Seu formato em T proporciona uma instalação compacta e facilita a organização das linhas dentro de chopeiras, kegerators, painéis e outros equipamentos.

Vantagens do ATU060606

INSTALAÇÃO RÁPIDA
Sistema Push-In que simplifica a montagem.

3 VIAS DE 3/8"
As três conexões são destinadas a tubos 3/8".

FORMATO TÊ
Permite ramificar ou interligar tubulações.

COMPACTO
Ocupa pouco espaço dentro da instalação.

FÁCIL MANUTENÇÃO
Pode ser desmontado sem cortar a tubulação quando utilizado corretamente.

VERSÁTIL
Adequado para diversas aplicações compatíveis envolvendo líquidos e gases.

ACETAL ATÓXICO
Construção apropriada às aplicações previstas para a linha DMfit.

Ficha Técnica

Importante

Antes da compra, confirme que os três tubos possuem diâmetro externo de 3/8".

Não confunda este produto com um divisor que possua pino ou com conexões roscadas. O ATU060606 possui três engates rápidos para tubo 3/8".

A pressão máxima de uma instalação deve respeitar sempre o componente de menor capacidade existente no sistema.
