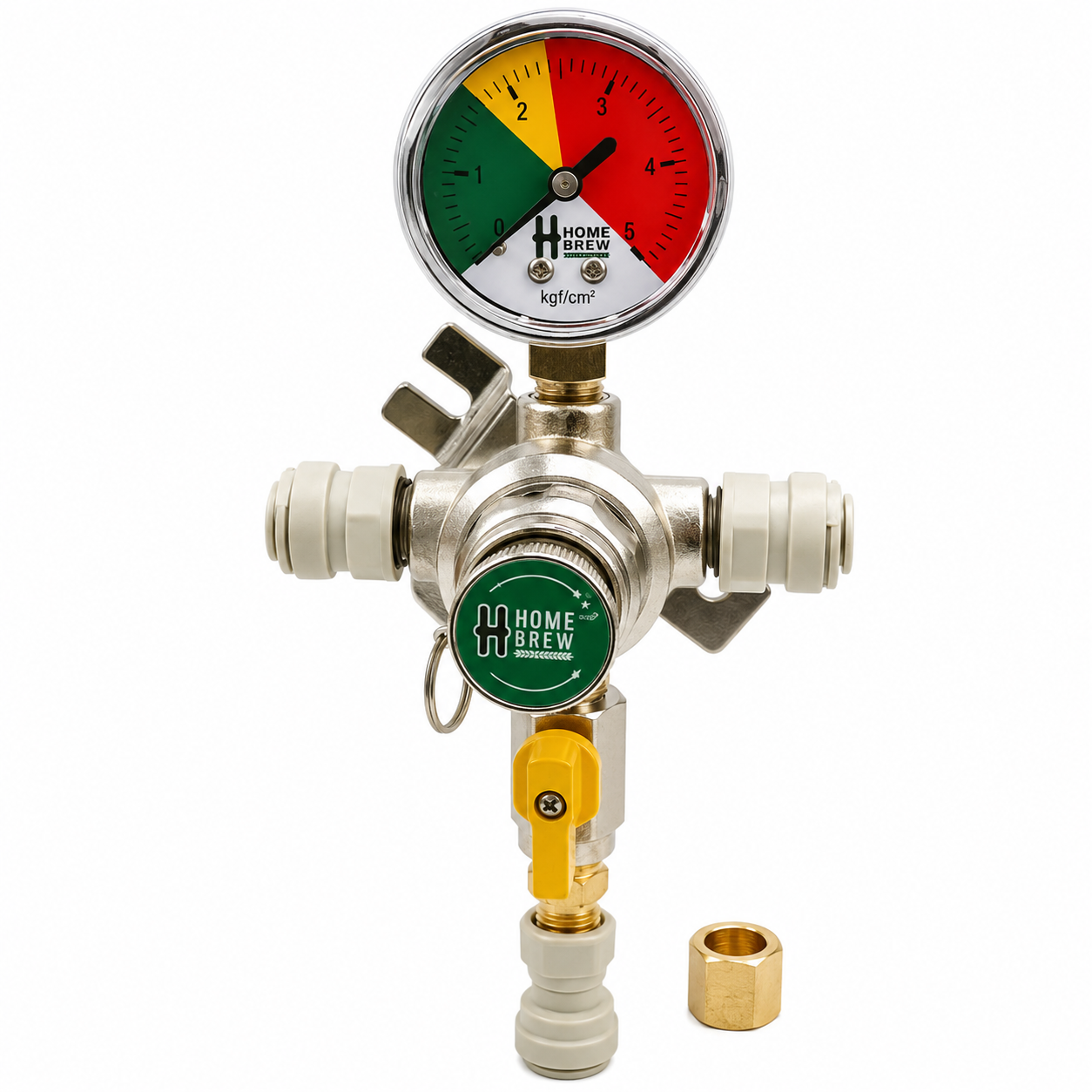

Regulador de Segundo Estágio HBS com Manômetro + Engates Rápidos DMfit 3/8"

O Regulador de Segundo Estágio HBS com Manômetro e conexões rápidas DMfit é um conjunto desenvolvido para proporcionar controle individual da pressão de CO₂ em sistemas de extração e distribuição de chope.

É especialmente indicado para kegerators, câmaras frias, sistemas com vários barris e instalações profissionais, permitindo receber o gás já reduzido pelo regulador primário e realizar um novo ajuste da pressão próximo ao ponto de utilização.

A configuração comercial consultada possui referência REG-013 e combina o regulador HBS com três conexões DMfit para utilização com tubo de 3/8".

Composição correta do kit

O conjunto é formado por:

• 01 Regulador de Segundo Estágio com Manômetro – HBS
• 02 Engates DMfit AMCB0604 – Tubo 3/8" x Rosca Macho NPT 1/4"
• 01 Engate DMfit AFA0604 – Tubo 3/8" x Rosca Fêmea NPT 1/4"

Essa composição é exatamente a informada para o produto de referência REG-013.

Para que serve um regulador de segundo estágio?

Em uma instalação de chope com CO₂, normalmente existe um regulador primário instalado no cilindro, responsável por reduzir a alta pressão existente no cilindro para uma pressão intermediária segura para a instalação.

O segundo estágio entra posteriormente na linha para permitir um ajuste adicional e independente da pressão de trabalho.

Isso é muito útil quando existem diferentes barris ou pontos de extração trabalhando com pressões distintas.

Exemplo de instalação

Cilindro de CO₂ → Regulador Primário → Tubo de CO₂ → Regulador de Segundo Estágio → Barril/Extratora

Dessa forma, o segundo estágio não substitui o regulador primário instalado no cilindro.

Controle individual da pressão

Uma das principais vantagens desse sistema é poder ajustar separadamente a pressão de determinado barril ou linha.

Por exemplo, em uma câmara fria podem existir vários barris alimentados pela mesma linha principal de CO₂. Com reguladores secundários, cada linha pode receber uma regulagem adequada à necessidade daquele ponto.

Isso é particularmente interessante para:

• diferentes estilos de chope;
• diferentes níveis de carbonatação;
• linhas com características distintas;
• sistemas com vários barris;
• câmaras frias;
• kegerators profissionais.

A própria classificação comercial do equipamento o posiciona na categoria de reguladores para câmara fria/kegerator, junto aos manifolds de segundo estágio.

Manômetro integrado

O regulador acompanha manômetro, permitindo visualizar a pressão regulada da linha.

Isso facilita:

• ajuste da pressão;
• conferência durante o funcionamento;
• repetibilidade da regulagem;
• identificação de alterações de pressão;
• configuração individual de cada linha.

Engates rápidos DMfit 3/8"

O kit já incorpora conexões DMfit para facilitar sua integração à tubulação.

2x DMfit AMCB0604

Configuração:

Tubo 3/8" x Rosca Macho NPT 1/4"

São utilizadas duas unidades no conjunto.

1x DMfit AFA0604

Configuração:

Tubo 3/8" x Rosca Fêmea NPT 1/4"

O kit acompanha uma unidade.

Assim, o conjunto já fica preparado para trabalhar com tubulação de 3/8", tornando a montagem mais prática e reduzindo a necessidade de conexões convencionais e abraçadeiras.

Sistema Push-in DMfit

Nas portas destinadas ao tubo, basta utilizar um tubo de 3/8" de diâmetro externo (aproximadamente 9,52 mm) compatível com engate rápido.

A conexão Push-in facilita tanto a instalação quanto futuras manutenções.

Para conectar, faça um corte reto e limpo no tubo, insira-o completamente até o batente interno e puxe levemente para confirmar que ficou travado.

Para remover, primeiro despressurize completamente o sistema. Depois pressione o anel de liberação da conexão e retire o tubo.

Aplicações

O conjunto é especialmente indicado para:

• Kegerators
• Câmaras frias
• Sistemas de chope
• Linhas de CO₂
• Sistemas com múltiplos barris
• Instalações com diferentes pressões de trabalho
• Distribuição secundária de CO₂
• Equipamentos para bares
• Restaurantes
• Brewpubs
• Cervejarias
• Sistemas profissionais de extração

Vantagens do conjunto

• Regulagem secundária da pressão
• Ajuste individual da linha
• Manômetro para acompanhamento da pressão
• Conexões rápidas DMfit
• Preparado para tubo 3/8"
• Facilita montagem e desmontagem
• Reduz utilização de abraçadeiras na tubulação Push-in
• Ideal para kegerators e câmaras frias
• Facilita expansão de sistemas com vários barris
• Regulador HBS
• Conexões DMfit
• Conjunto pronto para integração à linha de gás

Importante: não ligar diretamente ao cilindro

Por se tratar de um regulador de segundo estágio, sua função é trabalhar depois da redução primária da pressão.

Ele não deve ser tratado como substituto de um regulador primário de alta pressão instalado diretamente no cilindro de CO₂.

A instalação deve respeitar a pressão admissível de todos os componentes presentes na linha.

Ficha técnica

A página consultada confirma tanto a referência REG-013 quanto o regulador HBS e as três conexões DMfit que compõem o conjunto.

Observação sobre pressão

A página deste kit não informa na descrição técnica a faixa de regulagem, pressão máxima de entrada ou escala do manômetro. Por isso, prefiro não colocar números de pressão no anúncio sem confirmação técnica do modelo específico do regulador HBS.

Conteúdo da embalagem

01 Regulador de Segundo Estágio HBS com Manômetro
02 Engates Rápidos DMfit AMCB0604 – Tubo 3/8" x NPT Macho 1/4"
01 Engate Rápido DMfit AFA0604 – Tubo 3/8" x NPT Fêmea 1/4"
