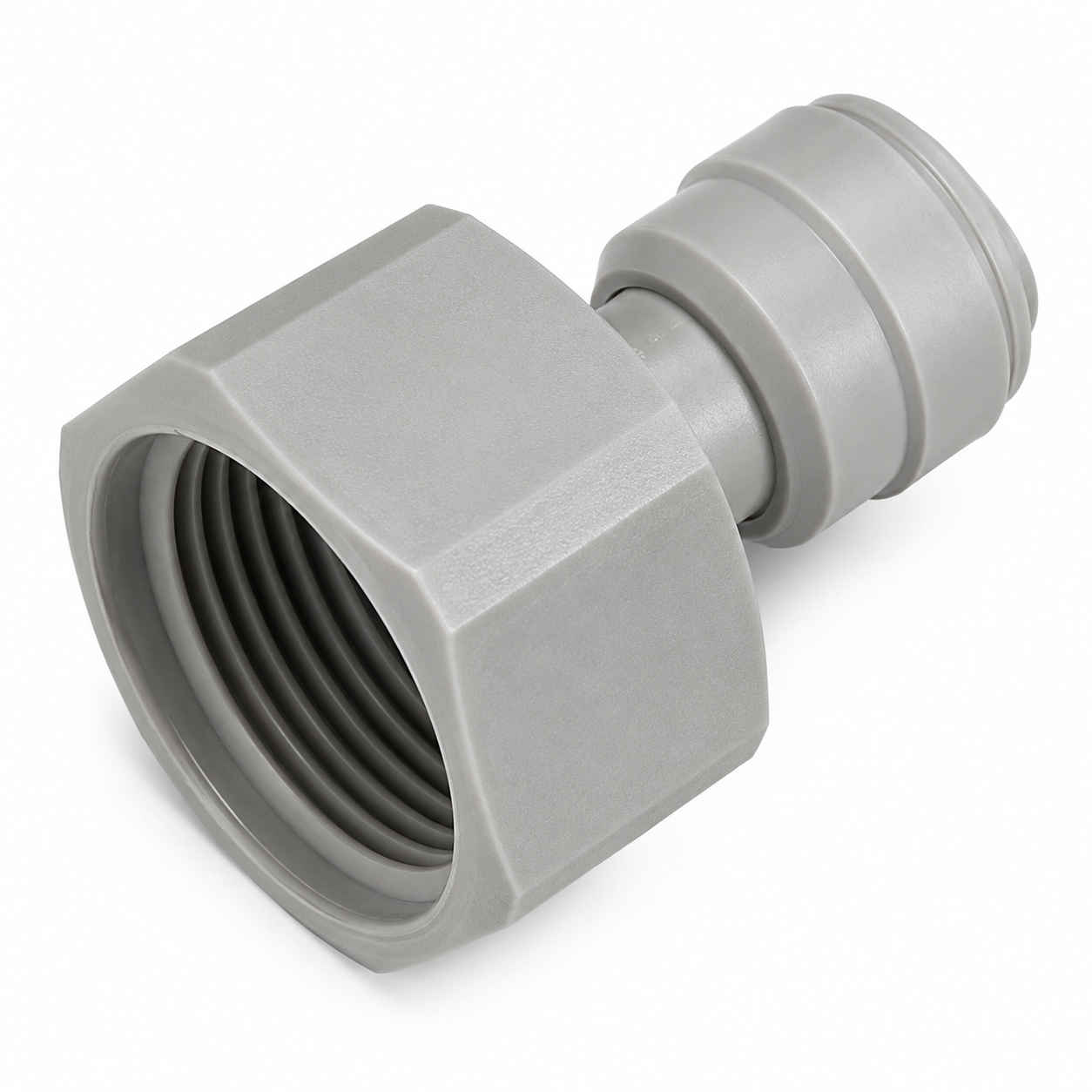

DMfit Conexão Rápida Tubo 3/8" x Rosca Fêmea BSP 3/4" – AFAB0609F-1

A Conexão Rápida DMfit AFAB0609F-1 é indicada para realizar a transição entre tubo de 3/8" e componentes com rosca macho BSP 3/4", oferecendo instalação rápida, segura e prática.

De um lado, possui engate rápido Push-In para tubo com diâmetro externo de 3/8". Do outro, possui rosca fêmea BSP 3/4", permitindo sua instalação em válvulas, equipamentos e acessórios compatíveis.

Fabricada em acetal (POM), é indicada para aplicações com líquidos e gases compatíveis, sendo uma excelente opção para sistemas de chope, cerveja, água, CO₂ e outros sistemas de bebidas.

Principais características

• Marca: DMfit®
• Código: AFAB0609F-1
• Tipo: Adaptador fêmea
• Entrada para tubo: 3/8"
• Rosca: Fêmea BSP 3/4"
• Sistema: Push-In
• Material: Acetal (POM)
• Cor: Cinza
• Pressão máxima: 11 bar / 170 PSI / 11,2 kgf/cm²
• Temperatura máxima: 65 °C
• Aplicação: Líquidos e gases compatíveis
• Quantidade: 1 unidade

Conexão 3/8" x BSP Fêmea 3/4"

A conexão possui duas extremidades diferentes:

TUBO 3/8"
O lado Push-In recebe tubo com diâmetro externo de 3/8", aproximadamente 9,5 mm.

ROSCA FÊMEA BSP 3/4"
O outro lado possui uma rosca interna BSP 3/4", destinada à instalação em uma conexão com rosca macho BSP 3/4" compatível.

Atenção ao padrão da rosca

A medida 3/4" sozinha não garante compatibilidade.

Este modelo utiliza padrão BSP. Antes da compra, confira se a rosca macho do equipamento também possui o padrão correspondente.

BSP e NPT são padrões diferentes e não devem ser considerados automaticamente intercambiáveis.

Sistema Push-In DMfit

O sistema de engate rápido facilita bastante a instalação.

Para conectar o tubo:

1. Corte o tubo de maneira reta e limpa.
2. Verifique se a extremidade não está deformada.
3. Insira o tubo 3/8" no engate.
4. Empurre completamente até o encaixe.
5. Verifique se o tubo ficou corretamente travado.

Para retirar, primeiro despressurize completamente o sistema. Depois pressione o anel do engate e retire cuidadosamente o tubo.

Onde usar

A DMfit AFAB0609F-1 pode ser utilizada em diversas instalações compatíveis, incluindo:

• Chopeiras
• Sistemas de extração de chope
• Linhas de cerveja e bebidas
• Sistemas de CO₂
• Sistemas de carbonatação
• Kegerators
• Post Mix
• Barris e acessórios compatíveis
• Sistemas de água
• Equipamentos com rosca macho BSP 3/4"
• Sistemas pneumáticos compatíveis

Ideal para sistemas de chope e bebidas

A combinação de rosca fêmea BSP 3/4" com engate rápido 3/8" permite transformar uma conexão roscada compatível em uma saída para tubo Push-In.

Isso facilita a montagem e também torna futuras manutenções mais práticas, já que o tubo pode ser removido do engate sem desmontar necessariamente toda a conexão roscada.

Compatibilidade do tubo

A medida 3/8" refere-se ao diâmetro externo do tubo (OD).

Utilize tubo rígido ou semirrígido desenvolvido para sistemas de engate rápido Push-In e compatível com as especificações da instalação.

Não é indicado considerar automaticamente compatíveis:

• Mangueira de silicone
• Mangueira cristal muito flexível
• Mangueira trançada convencional

Esses materiais podem exigir espigões, adaptadores ou outros componentes apropriados.

Aplicação com CO₂

A conexão também pode integrar sistemas compatíveis de CO₂ e outros gases previstos para esse tipo de instalação.

É importante observar que a pressão máxima do conjunto sempre deve respeitar o componente de menor capacidade presente no sistema.

Vantagens

CONEXÃO PUSH-IN
Instalação rápida do tubo.

ROSCA FÊMEA BSP 3/4"
Permite conectar equipamentos com rosca macho compatível.

TUBO 3/8"
Uma das medidas mais utilizadas em sistemas de bebidas e gases.

INSTALAÇÃO RÁPIDA
Reduz a necessidade de ferramentas no lado Push-In.

VEDAÇÃO EFICIENTE
Sistema desenvolvido para proporcionar conexão firme quando utilizado corretamente.

FÁCIL MANUTENÇÃO
Facilita alterações e desmontagens da tubulação.

COMPACTA E RESISTENTE
Adequada para instalações onde organização e aproveitamento de espaço são importantes.

Ficha técnica

IMPORTANTE ANTES DA COMPRA

Confira três informações antes de finalizar o pedido:

1. TUBO: deve possuir diâmetro externo de 3/8".

2. ROSCA: o equipamento deve possuir rosca macho BSP 3/4" compatível.

3. PRESSÃO E TEMPERATURA: devem permanecer dentro dos limites de todos os componentes utilizados.

Não confunda BSP 3/4" com NPT 3/4".
