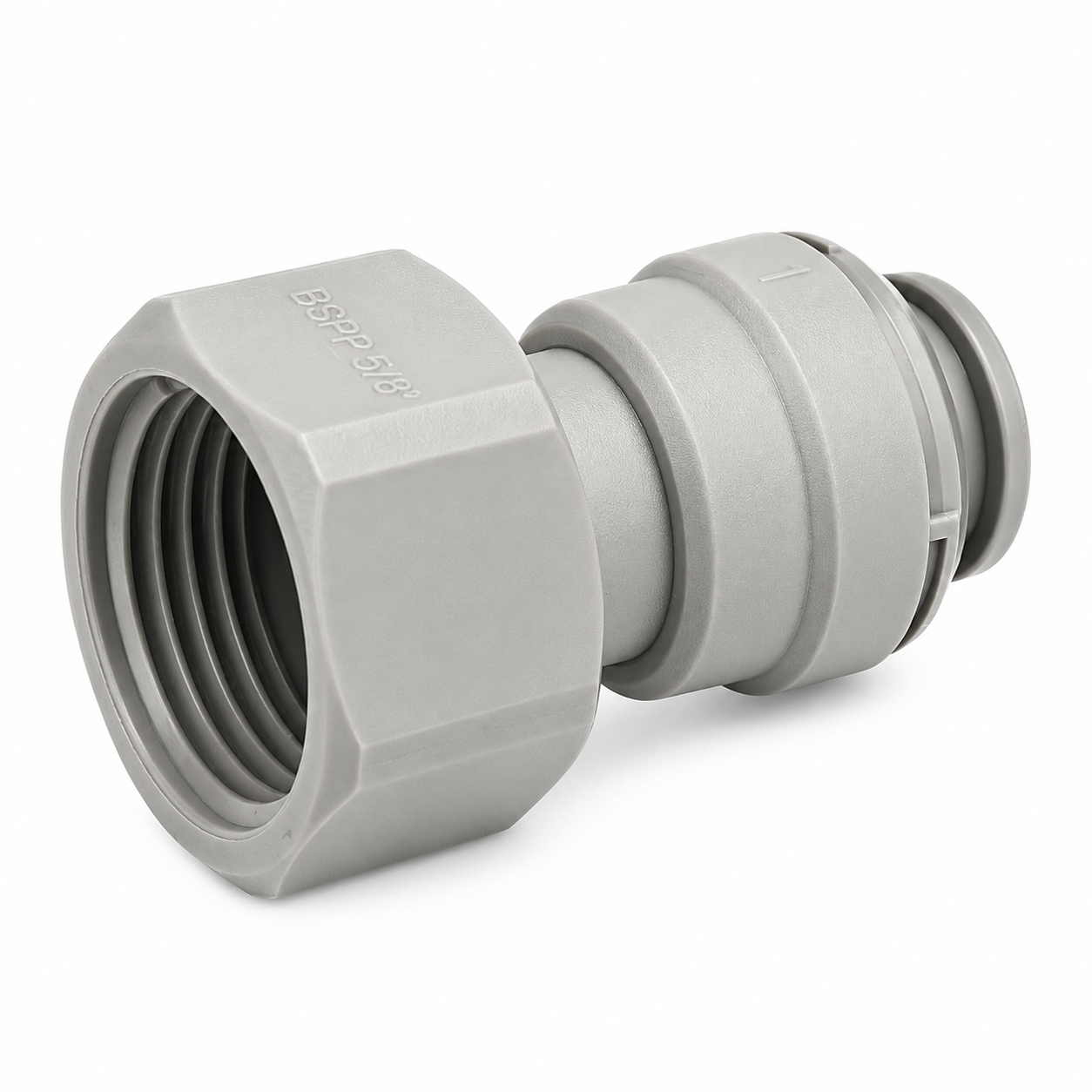

Engate Rápido DMfit AFAB0708F – Tubo 1/2" x Rosca Fêmea BSP 5/8"

O DMfit AFAB0708F é um adaptador reto de engate rápido desenvolvido para conectar tubo de 1/2" a equipamentos ou componentes que possuam rosca macho BSP 5/8".

A configuração correta do modelo é AFAB0708F – Tubo 1/2" x Rosca Fêmea BSP 5/8". O tubo possui aproximadamente 12,7 mm de diâmetro externo, enquanto a rosca fêmea G5/8" possui aproximadamente 21 mm.

Com sistema Push-in, permite instalação rápida e prática, dispensando ferramentas e abraçadeiras no lado do tubo. É uma excelente opção para sistemas de chope, linhas de bebidas, CO₂, nitrogênio, mistura de gases, água e outras aplicações com líquidos e gases compatíveis.

Principais Características

• Marca: DMfit®
• Código: AFAB0708F
• Tipo: Adaptador reto com rosca fêmea
• Sistema: Engate rápido / Push-in
• Tubo: 1/2"
• Diâmetro externo do tubo: 12,7 mm
• Rosca: Fêmea BSP 5/8" (G5/8")
• Diâmetro aproximado da rosca: 21 mm
• Material: Acetal atóxico
• Cor: Cinza claro
• Pressão máxima: 11 bar / 170 PSI / 11,2 kgf/cm²
• Temperatura máxima: 65 °C
• Tolerância dimensional: ±0,1 mm
• Uso com líquidos: Sim
• Uso com gases: Sim
• Uso com CO₂: Sim
• Uso com nitrogênio e mistura de gases: Sim
• Uso em linhas de chope: Sim

Medidas da Conexão

O AFAB0708F possui duas extremidades diferentes:

Lado Push-in: tubo 1/2", correspondente a aproximadamente 12,7 mm de diâmetro externo.

Lado roscado: rosca fêmea BSP 5/8" (G5/8"), com aproximadamente 21 mm.

Portanto, a configuração é:

TUBO 1/2" → ROSCA FÊMEA BSP 5/8"

É importante observar que a medida 1/2" refere-se ao diâmetro externo do tubo, e não ao diâmetro interno de uma mangueira.

Sistema Push-in DMfit

O sistema de engate rápido proporciona uma instalação simples e eficiente. O tubo deve ser cortado de maneira reta, sem rebarbas ou deformações, e inserido completamente na conexão.

Para realizar a desmontagem, basta pressionar o anel de liberação enquanto o tubo é retirado.

As conexões DMfit permitem montagem e desmontagem repetidas, característica que facilita manutenções e alterações da instalação.

Aplicações

O DMfit AFAB0708F pode ser utilizado em sistemas de extração de chope, chopeiras, linhas de bebidas, linhas de CO₂, nitrogênio e mistura de gases, sistemas de água, aplicações pneumáticas compatíveis e outros equipamentos que possuam rosca macho BSP 5/8".

O fabricante da linha também especifica utilização das conexões com ar, gases, vácuo e líquidos.

Vedação da Rosca 5/8"

Para essa família existe O-ring de vedação específico para a conexão BSP 5/8", compatível com os modelos AFAB0508F, AFAB0608F e AFAB0708F. A referência disponível informa aproximadamente 21 mm de diâmetro externo, 15 mm de diâmetro interno e 3 mm de espessura.

Essa vedação é importante para proporcionar uma conexão adequada entre a rosca fêmea do engate e o componente macho compatível.

Material Atóxico

O produto é fabricado em acetal atóxico. A linha informa materiais que atendem a requisitos de certificações internacionais, entre elas FDA, WRAS, ANSI/NSF 51 e 61, ACS, KTW e DVGW-W270.

Isso torna a linha especialmente adequada para instalações relacionadas a bebidas e outras aplicações compatíveis.

Pressão Máxima

Por utilizar conexão para tubo de 1/2", o AFAB0708F pertence ao grupo de medidas maiores da linha.

Pressão máxima: 11 bar / 170 PSI / 11,2 kgf/cm².

A pressão máxima efetiva da instalação deverá sempre respeitar o componente de menor capacidade entre tubo, conexão e demais equipamentos.

Temperatura Máxima

Temperatura máxima: 65 °C.

Por esse motivo, a conexão não é recomendada para as etapas quentes do processo cervejeiro, como mostura ou início do resfriamento.

Vantagens

• Engate rápido DMfit®
• Tubo de grande vazão 1/2"
• Rosca fêmea BSP 5/8"
• Sistema Push-in
• Instalação rápida
• Dispensa abraçadeira no lado do tubo
• Fácil montagem e desmontagem
• Facilita manutenção da instalação
• Material em acetal atóxico
• Compatível com líquidos e gases
• Uso com CO₂ e nitrogênio
• Excelente para sistemas de chope e bebidas
• Conexão compacta, prática e segura

Conteúdo da Embalagem

01 Engate Rápido DMfit AFAB0708F – Tubo 1/2" x Rosca Fêmea BSP 5/8".

Não acompanha tubo, mangueira ou demais acessórios apresentados em imagens ilustrativas.
