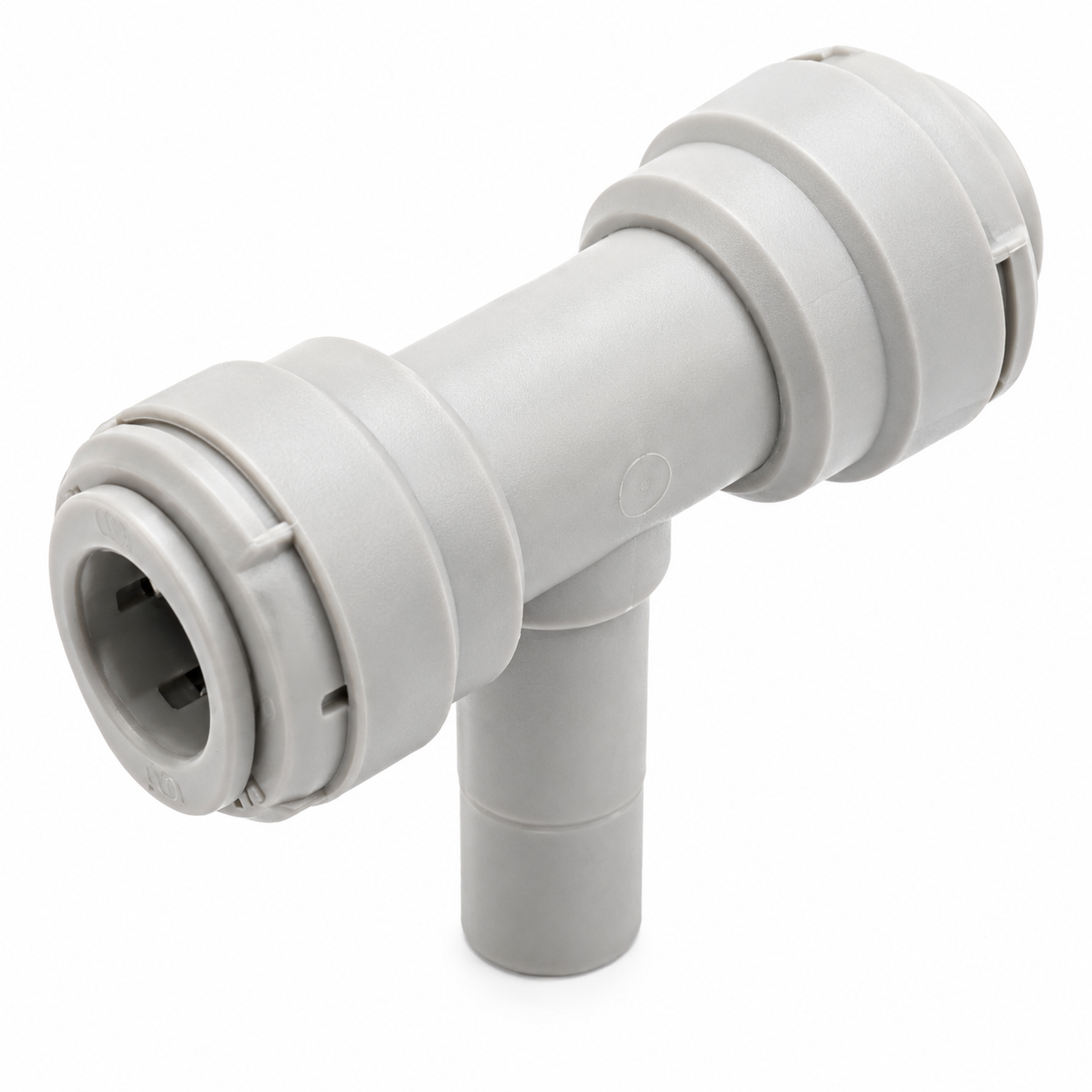

DMfit Conexão Rápida Tê Pino 3/8" x 2 Tubos 3/8" – ABTU060606

A DMfit ABTU060606 é uma conexão rápida em formato Tê, desenvolvida para sistemas que precisam realizar a derivação de uma linha utilizando duas conexões para tubo 3/8" OD e um pino 3/8".

O sistema Push-In permite instalação rápida e prática, dispensando abraçadeiras nas conexões destinadas aos tubos. O pino 3/8" pode ser inserido diretamente em outra conexão rápida compatível, tornando o ABTU060606 especialmente útil para criar derivações compactas em sistemas de chope, bebidas, água, CO₂, gases e aplicações pneumáticas compatíveis.

Principais Características

• Marca: DMfit®
• Modelo: ABTU060606
• Tipo: União Tê com pino
• Formato: Tê / 3 vias
• Conexão 1: Tubo 3/8" OD
• Conexão 2: Tubo 3/8" OD
• Conexão 3: Pino 3/8"
• Sistema dos tubos: Push-In
• Material: Acetal
• Temperatura máxima: 65 °C
• Pressão máxima: 11 bar / 170 PSI / 11,2 kgf/cm²
• Aplicação: Líquidos e gases compatíveis
• Quantidade: 1 unidade

Configuração 2 Tubos 3/8" + Pino 3/8"

A configuração do ABTU060606 é um dos pontos mais importantes para escolher corretamente a conexão.

A peça possui:

2 × ENCAIXES PUSH-IN PARA TUBO 3/8" OD
1 × PINO 3/8"

Portanto, este modelo não possui três entradas Push-In para tubos.

O pino de 3/8" foi desenvolvido para ser inserido em uma conexão rápida Push-In compatível de 3/8", permitindo criar uma derivação diretamente a partir de outra conexão ou componente.

Qual a diferença para o ATU060606?

É importante não confundir os dois modelos.

ABTU060606:
2 conexões para Tubo 3/8" + 1 Pino 3/8"

ATU060606:
3 conexões Push-In para Tubo 3/8"

Essa diferença é fundamental na escolha da peça para a instalação.

Sistema Push-In DMfit

As duas entradas para tubo utilizam o sistema de conexão rápida Push-In.

A instalação é simples: o tubo compatível é inserido completamente no engate até ficar corretamente travado.

Entre as vantagens estão:

• Instalação rápida
• Dispensa abraçadeiras
• Conexão compacta
• Fácil manutenção
• Desmontagem simplificada
• Boa vedação quando corretamente instalado

Para que serve o pino 3/8"?

O pino funciona como uma extremidade macho própria para encaixe em uma conexão Push-In 3/8" compatível.

Isso permite montar uma derivação em Tê sem precisar utilizar um pequeno pedaço adicional de tubo entre duas conexões.

O resultado é uma instalação mais compacta, com menos componentes e menor quantidade de pontos de união.

Onde usar

A DMfit ABTU060606 pode ser utilizada em diversas instalações compatíveis, como:

• Chopeiras
• Kegerators
• Linhas de chope
• Sistemas Post Mix
• Sistemas de bebidas
• Linhas de água
• Linhas de CO₂
• Sistemas de carbonatação
• Distribuição de gases compatíveis
• Equipamentos para bebidas
• Sistemas pneumáticos compatíveis
• Derivações de linhas 3/8"

Aplicação em sistemas de chope

Em sistemas de extração de chope, o ABTU060606 pode ser utilizado quando é necessário criar uma derivação em uma linha 3/8", desde que todos os componentes sejam compatíveis com a aplicação.

Seu formato compacto permite montar sistemas organizados, principalmente em instalações com várias linhas ou equipamentos.

Aplicação em linhas de CO₂

Também pode ser utilizado em sistemas de distribuição de CO₂ compatíveis, permitindo dividir ou direcionar linhas.

A conexão não substitui reguladores de pressão, válvulas de segurança, válvulas de retenção ou manifolds quando esses componentes forem necessários no projeto.

Sempre respeite os limites de pressão e temperatura de todos os componentes da instalação.

Tubo 3/8" OD

ATENÇÃO À MEDIDA

Nas duas conexões Push-In, a medida 3/8" corresponde ao diâmetro externo (OD) do tubo.

Portanto:

TUBO 3/8" OD → PUSH-IN

Já a terceira extremidade é:

PINO 3/8" → CONEXÃO PUSH-IN 3/8" COMPATÍVEL

Antes da compra, confira cuidadosamente as medidas dos componentes utilizados no sistema.

Instalação dos tubos

Para obter uma conexão adequada:

1. Utilize tubo compatível com sistema Push-In.
2. Faça um corte reto e limpo.
3. Certifique-se de que não existam rebarbas ou deformações.
4. Insira o tubo completamente no engate.
5. Verifique se ficou corretamente travado.
6. Faça o mesmo procedimento na segunda entrada.

Para o pino, basta inseri-lo completamente em uma conexão Push-In 3/8" compatível.

Como desconectar

Antes de qualquer desmontagem, despressurize completamente o sistema.

Nas conexões para tubo:

1. Pressione o anel de liberação.
2. Mantenha o anel pressionado.
3. Retire cuidadosamente o tubo.

Nunca tente remover tubos ou conexões com a instalação pressurizada.

Principais Vantagens

FORMATO TÊ 3 VIAS
Permite criar derivações compactas na instalação.

2 ENCAIXES PARA TUBO 3/8"
Conexões rápidas Push-In para tubo com diâmetro externo de 3/8".

PINO 3/8" INTEGRADO
Permite encaixe diretamente em outra conexão rápida compatível.

CONEXÃO PUSH-IN
Instalação prática e rápida.

SEM ABRAÇADEIRAS
Nas entradas Push-In, o tubo é preso pelo próprio mecanismo da conexão.

COMPACTO
Reduz a necessidade de tubos intermediários em determinadas montagens.

FÁCIL MANUTENÇÃO
Facilita alterações e desmontagens da instalação.

VERSÁTIL
Indicado para diversas aplicações compatíveis com líquidos e gases.

Ficha Técnica

Importante

Antes da compra, observe que o ABTU060606 possui somente duas entradas para tubo 3/8".

A terceira extremidade é um PINO 3/8", destinado ao encaixe em uma conexão rápida compatível.

Utilize somente tubos adequados ao sistema Push-In e confirme a compatibilidade química, pressão e temperatura de todos os componentes utilizados.

Sempre despressurize completamente o sistema antes de instalar, desconectar ou realizar manutenção.

Conteúdo da Embalagem

01 DMfit ABTU060606 – União Tê com Pino 3/8" e 2 Conexões para Tubo 3/8"

Tubos, mangueiras e demais conexões não acompanham o produto.
