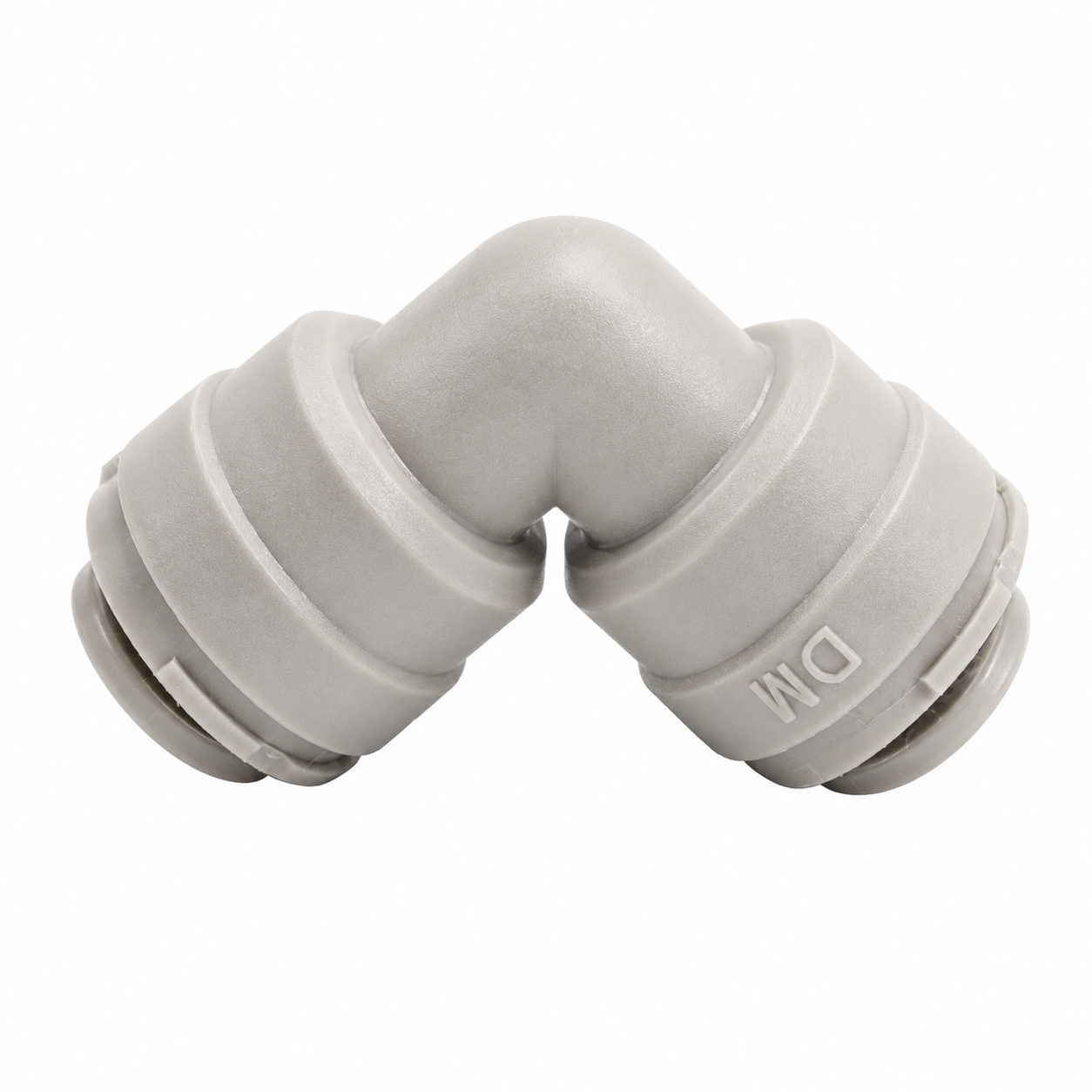

Engate Rápido DMfit AEU0404 – União Cotovelo 90° Tubo 1/4" x Tubo 1/4"

O DMfit AEU0404 é uma união cotovelo de 90° com engate rápido Push-in nas duas extremidades, desenvolvida para conectar dois tubos de 1/4" e realizar mudanças de direção na tubulação de maneira compacta, prática e segura.

A especificação oficial da DMfit confirma o código AEU0404 como cotovelo para tubo 1/4" x tubo 1/4".

É especialmente útil em instalações com pouco espaço ou sempre que for necessário realizar uma curva de 90° sem dobrar o tubo, sendo indicado para sistemas de chope, bebidas, CO₂, nitrogênio, água, gases, vácuo e aplicações pneumáticas compatíveis.

Principais Características

• Marca: DMfit®
• Modelo / Código: AEU0404
• Tipo: União cotovelo 90°
• Formato: L / 90 graus
• Conexão 1: Engate rápido para tubo 1/4"
• Conexão 2: Engate rápido para tubo 1/4"
• Diâmetro externo do tubo: 6,35 mm
• Sistema: Push-in nas duas extremidades
• Rosca: Não possui
• Material: Acetal atóxico
• Cor: Cinza claro
• Pressão máxima: 16 bar / 230 PSI / 16,3 kgf/cm²
• Temperatura máxima: 65 °C
• Tolerância dimensional: ±0,1 mm
• Uso com líquidos: Sim
• Uso com gases: Sim
• Uso com CO₂: Sim
• Uso com nitrogênio e mistura de gases: Sim
• Uso em linhas de chope: Sim

Como o AEU0404 utiliza conexões de 1/4", enquadra-se nas medidas menores da linha, cuja pressão máxima informada é de 16 bar / 230 PSI, com temperatura máxima de 65 °C.

União Cotovelo 90° 1/4" x 1/4"

A principal função do AEU0404 é permitir que uma linha formada por tubo de 1/4" faça uma mudança de direção de 90° sem necessidade de curvar ou estrangular o tubo.

A configuração é:

TUBO 1/4" → COTOVELO 90° → TUBO 1/4"

As duas extremidades recebem tubos com 1/4" de diâmetro externo, equivalente a aproximadamente 6,35 mm. A DMfit lista especificamente o AEU0404 nessa configuração.

Sistema Push-in nas Duas Extremidades

O AEU0404 possui engate rápido nos dois lados. A instalação é realizada introduzindo cada tubo diretamente na respectiva conexão.

Não é necessário utilizar abraçadeiras no engate, porcas ou ferramentas para prender os tubos.

Para desmontagem, basta pressionar o anel de liberação e retirar o tubo.

Esse sistema facilita a montagem, manutenção e alteração das linhas, e a documentação da linha informa que as conexões podem ser montadas e desmontadas repetidamente.

Ideal para Espaços Reduzidos

O formato em cotovelo de 90° é particularmente útil quando a instalação precisa mudar de direção em pouco espaço.

Em vez de forçar uma curva no tubo, o AEU0404 realiza a mudança de direção através da própria conexão, ajudando a manter uma instalação mais organizada e evitando curvas excessivamente fechadas na tubulação.

Aplicações

O DMfit AEU0404 pode ser utilizado em:

• Sistemas de extração de chope
• Chopeiras
• Linhas de bebidas
• Linhas de CO₂
• Linhas de nitrogênio
• Misturas de gases
• Sistemas de água
• Sistemas pneumáticos
• Linhas de vácuo compatíveis
• Instalações com espaço reduzido
• Mudanças de direção de 90° em tubos de 1/4"

A linha é especificada para aplicações envolvendo ar, gases, vácuo e líquidos, além de ser utilizada no mercado de bebidas.

Material Atóxico

O produto é fabricado em acetal atóxico. A documentação da linha informa materiais seguros e atendimento a requisitos de certificações internacionais, incluindo FDA, WRAS, ANSI/NSF 51 e 61, ACS, KTW e DVGW-W270.

Isso torna a conexão adequada para diversas aplicações compatíveis em sistemas de alimentos e bebidas.

Pressão Máxima

Por utilizar tubo de 1/4", o AEU0404 pertence ao grupo das medidas menores da linha:

Pressão máxima: 16 bar / 230 PSI / 16,3 kgf/cm².

A pressão real de operação deve sempre respeitar o componente de menor capacidade presente na instalação.

Temperatura Máxima

Temperatura máxima: 65 °C.

Por esse motivo, a conexão não é recomendada para etapas de alta temperatura do processo cervejeiro, como mostura ou início do resfriamento.

Vantagens

• Engate rápido DMfit®
• Cotovelo de 90°
• Tubo 1/4" x tubo 1/4"
• Push-in nas duas extremidades
• Não utiliza rosca
• Instalação rápida e sem ferramentas
• Dispensa abraçadeiras nos tubos
• Facilita mudanças de direção
• Ideal para instalações compactas
• Fácil montagem e desmontagem
• Vedação eficiente
• Material em acetal atóxico
• Compatível com líquidos e gases
• Indicado para CO₂ e nitrogênio
• Excelente para sistemas de chope e bebidas

Conteúdo da Embalagem

01 Engate Rápido DMfit AEU0404 – União Cotovelo 90° Tubo 1/4" x Tubo 1/4".

Não acompanha tubos ou demais acessórios apresentados em exemplos de utilização.
