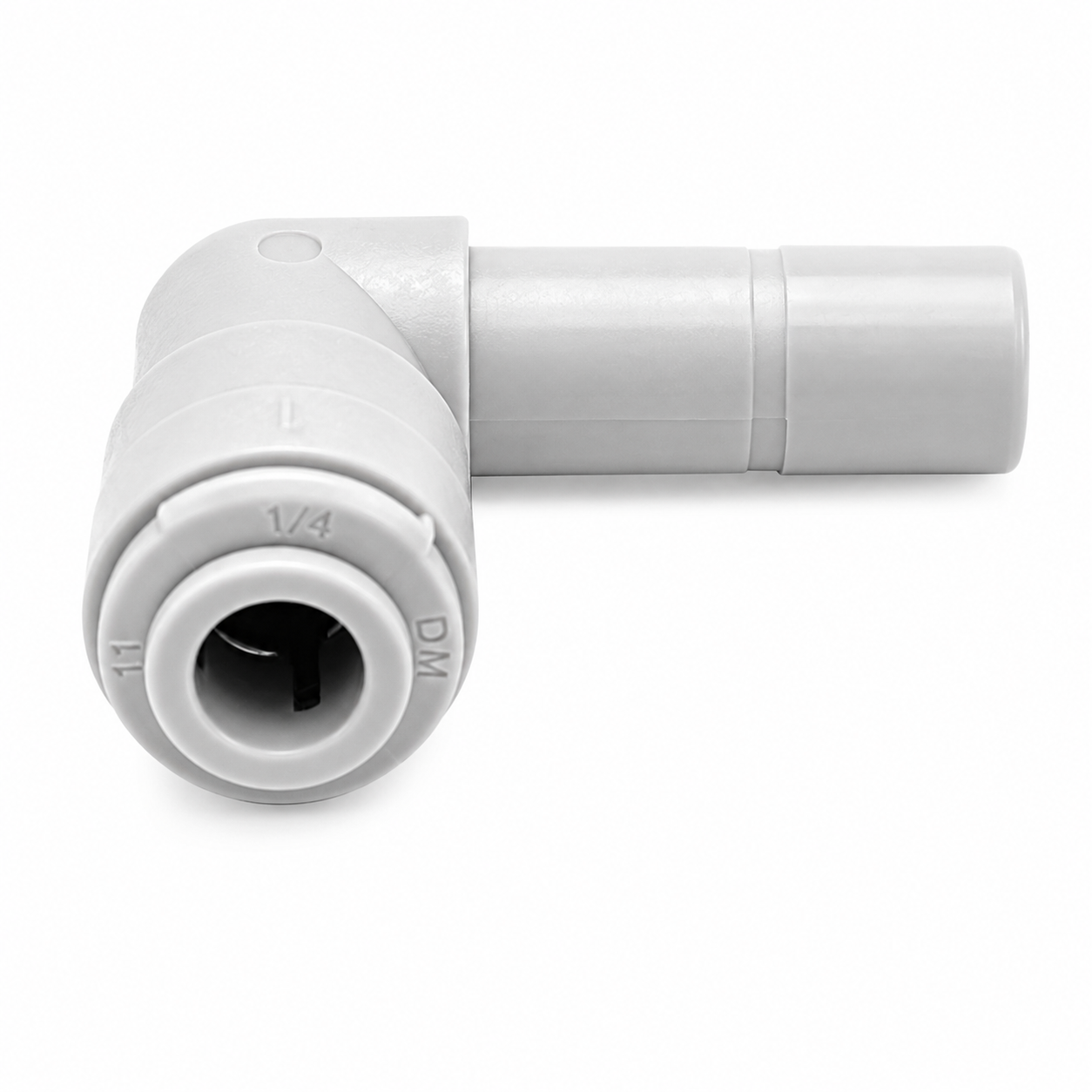

Engate Rápido DMfit ATEU0404 – Adaptador Cotovelo 90° Tubo 1/4" x Pino 1/4"

O DMfit ATEU0404 é um adaptador de engate rápido em cotovelo de 90°, desenvolvido para conectar um tubo de 1/4" a uma conexão Push-in de 1/4" através de um pino (Stem).

Seu formato em L permite mudar a direção da instalação em espaços reduzidos, evitando curvas acentuadas ou estrangulamento do tubo. É indicado para sistemas de chope, CO₂, água, bebidas, filtragem e outras aplicações compatíveis com líquidos e gases.

Diferentemente de uma união cotovelo com duas entradas para tubos, o ATEU0404 possui uma entrada Push-in para tubo e uma extremidade em pino:

TUBO 1/4" → COTOVELO 90° → PINO 1/4"

A configuração oficial da família ATEU identifica exatamente o ATEU0404 como Tube OD 1/4" × Stem OD 1/4".

Principais características

• Marca: DMfit
• Referência: ATEU0404
• Tipo: Adaptador Cotovelo Tubo x Pino
• Formato: L / 90°
• Entrada Push-in: Tubo 1/4"
• Pino (Stem): 1/4"
• Configuração: Tubo 1/4" x Pino 1/4"
• Diâmetro externo correspondente: 6,35 mm
• Sistema: Engate rápido Push-in
• Material: Acetal (POM) atóxico
• Pressão máxima para 1/4": 16 BAR / 230 PSI / 16,3 kgf/cm²
• Temperatura máxima: 65 °C
• Tolerância dimensional: ±0,1 mm
• Uso em linhas de gás: Sim
• Uso com nitrogênio/mistura de gases: Sim
• Uso em linhas de chope: Sim
• Quantidade: 1 unidade

Importante: por ser a versão 1/4", a pressão informada para essa faixa de conexões é 16 BAR / 230 PSI, e não os 11 BAR utilizados nas medidas maiores de 5/16", 3/8" e 1/2".

Como funciona o ATEU0404

Lado Tubo 1/4"

A extremidade Push-in recebe diretamente tubo de 1/4" de diâmetro externo.

Para instalar:

1. Corte o tubo perpendicularmente.
2. Certifique-se de que a ponta esteja limpa e sem rebarbas.
3. Insira o tubo completamente na conexão.
4. Empurre até atingir o batente interno.
5. Puxe levemente para verificar a fixação.

Lado Pino 1/4"

A outra extremidade possui um pino de 1/4", que deve ser inserido diretamente em uma conexão Push-in compatível com 1/4".

Isso permite fazer uma mudança de direção de 90° sem adicionar uma conexão roscada ou realizar uma curva excessiva no tubo.

Ideal para espaços reduzidos

O formato em cotovelo torna o ATEU0404 especialmente útil em instalações compactas, como interior de equipamentos, chopeiras, sistemas de filtragem e painéis.

Em vez de dobrar o tubo para mudar sua direção, o adaptador realiza a curva de maneira compacta, ajudando a organizar a instalação e evitando deformações na tubulação.

Sistema Push-in

Uma das principais vantagens das conexões DMfit é a facilidade de montagem. O sistema permite instalação rápida e conveniente, sem necessidade de ferramentas para realizar a conexão.

Para desconectar, despressurize completamente o sistema, pressione o anel de liberação e retire o tubo ou pino.

Aplicações

O ATEU0404 pode ser utilizado em:

• Linhas de chope
• Chopeiras
• Kegerators
• Linhas de CO₂
• Linhas de nitrogênio
• Misturas de gases
• Linhas de bebidas
• Sistemas de água
• Sistemas de filtragem
• Purificadores
• Equipamentos para bares e cervejarias
• Sistemas pneumáticos compatíveis

Material atóxico

A conexão é fabricada em Acetal (POM) atóxico, material resistente e adequado para diversas aplicações envolvendo água, bebidas e gases compatíveis.

A documentação da linha cita atendimento a requisitos de certificações internacionais como FDA, WRAS, ANSI/NSF 51 e 61, ACS, KTW e DVGW-W270.

Pressão e temperatura

Para a faixa de 1/4", a especificação informada é:

Pressão máxima: 16 BAR | 230 PSI | 16,3 kgf/cm²

Temperatura máxima: 65 °C

A pressão efetiva do sistema deve sempre respeitar o componente de menor capacidade, levando em consideração tubo, temperatura, fluido e demais conexões utilizadas.

Vantagens

• Cotovelo compacto de 90°
• Tubo 1/4" x Pino 1/4"
• Sistema Push-in
• Instalação rápida
• Dispensa ferramentas para conexão
• Evita curvas excessivas no tubo
• Ideal para espaços reduzidos
• Fácil conexão e desconexão
• Facilita manutenção da instalação
• Material atóxico
• Indicado para líquidos e gases
• Aplicável em sistemas de chope e CO₂

Ficha técnica

Conteúdo da embalagem

01 Engate Rápido DMfit ATEU0404 – Adaptador Cotovelo 90° Tubo 1/4" x Pino 1/4"
