Engate Rápido DMfit AFAUF04 – Tubo 1/4" x Rosca Fêmea UNF 7/16"

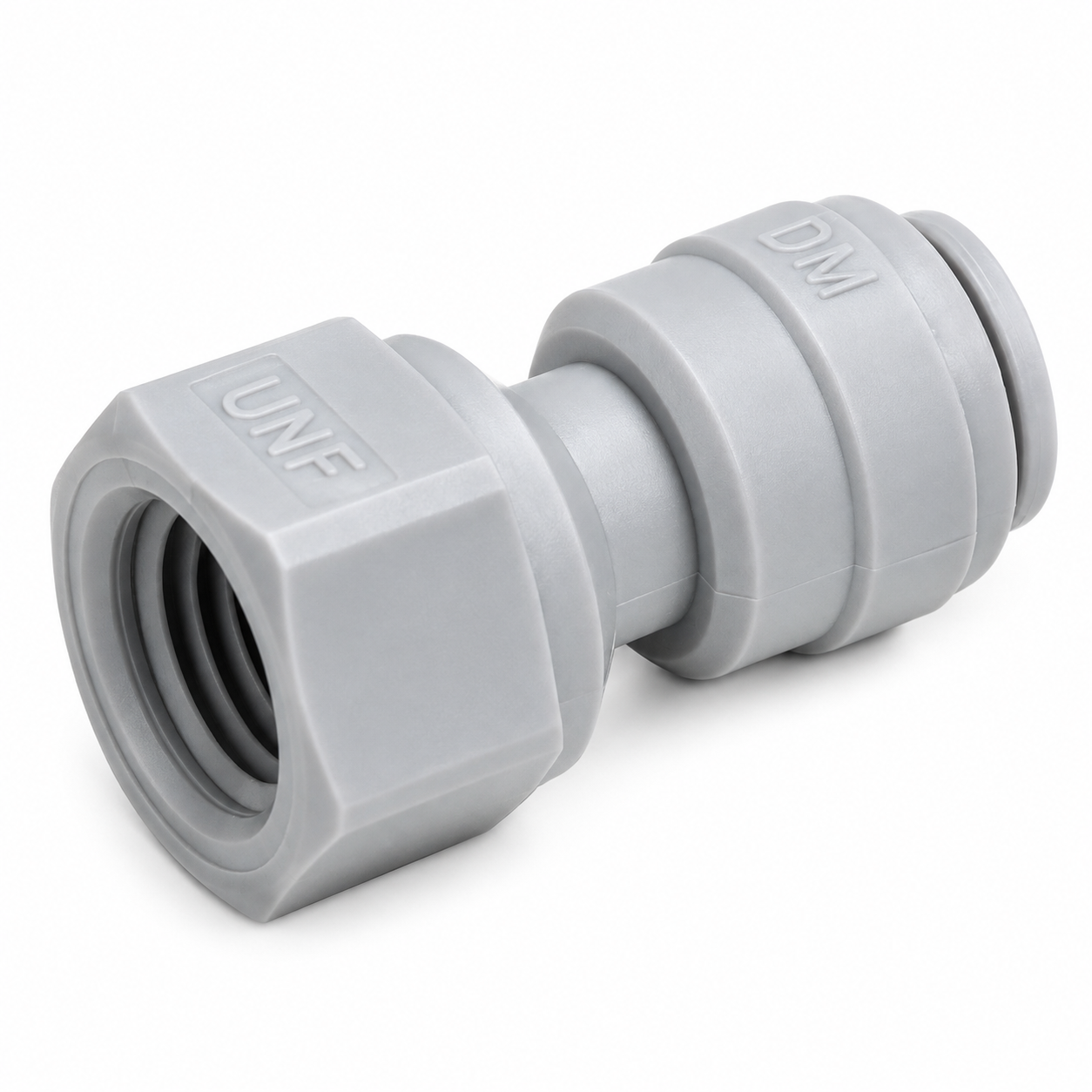

O DMfit AFAUF04 é um adaptador de engate rápido desenvolvido para fazer a conexão entre tubo de 1/4" e componentes com rosca macho UNF 7/16"-20.

De um lado, possui o tradicional sistema Push-in DMfit, que recebe diretamente tubo com 1/4" (6,35 mm) de diâmetro externo. Do outro, possui rosca fêmea UNF 7/16"-20, permitindo a adaptação a equipamentos e acessórios compatíveis.

É uma conexão especialmente útil em sistemas de chope, Post Mix, Mini Keg, bebidas, CO₂, água e gases, proporcionando uma montagem compacta, rápida e desmontável.

Configuração correta

TUBO 1/4" → ENGATE RÁPIDO → ROSCA FÊMEA UNF 7/16"-20

A especificação técnica da família confirma:

AFAUF 04 7/16 – Tube O.D. 1/4" – UNF Thread 7/16"-20.

Principais características

• Marca: DMfit
• Referência: AFAUF04
• Versão: AFAUF 04 7/16V
• Tipo: Adaptador Rosca Fêmea
• Entrada: Tubo 1/4"
• Diâmetro externo do tubo: 6,35 mm
• Rosca: Fêmea UNF 7/16"
• Passo da rosca: 7/16"-20 UNF
• Sistema do tubo: Engate rápido Push-in
• Material: Acetal atóxico
• Pressão máxima: 16 BAR / 230 PSI / 16,3 kgf/cm²
• Temperatura máxima: 65 °C
• Tolerância dimensional: ±0,1 mm
• Uso com líquidos: Sim
• Uso com gases: Sim
• Uso em linhas de chope: Sim
• Uso com nitrogênio e mistura de gases: Sim
• Quantidade: 1 unidade

Para as conexões DMfit nas medidas menores, incluindo 1/4", a especificação divulgada é de até 16 BAR / 230 PSI, enquanto a temperatura máxima indicada é de 65 °C.

Rosca Fêmea UNF 7/16"-20

Um ponto importante deste produto é o padrão da rosca.

O AFAUF04 utiliza:

7/16"-20 UNF FÊMEA

Portanto, não deve ser confundido com conexões de rosca BSP ou NPT. Apesar de algumas roscas poderem apresentar dimensões visualmente semelhantes, os padrões e passos são diferentes.

O componente que será rosqueado no adaptador deve possuir rosca macho 7/16"-20 UNF compatível. O catálogo técnico da DMfit identifica expressamente a família AFAUF como adaptador fêmea de rosca UNF.

Ideal para conexões Ball-Lock e sistemas de chope

A rosca 7/16"-20 UNF é encontrada em componentes utilizados em sistemas de Post Mix e outras instalações para bebidas, tornando esse adaptador especialmente interessante quando se deseja transformar uma conexão roscada em uma saída rápida para tubo de 1/4".

A configuração permite uma instalação compacta:

COMPONENTE COM ROSCA MACHO 7/16"-20 → AFAUF04 → TUBO 1/4"

Sempre confirme a rosca do componente onde o adaptador será instalado antes da compra.

Sistema Push-in

O lado destinado ao tubo utiliza o sistema de engate rápido Push-in.

Para instalar:

1. Corte o tubo de 1/4" perfeitamente reto.
2. Verifique se a extremidade está limpa e sem rebarbas.
3. Insira o tubo completamente no adaptador.
4. Empurre até atingir o batente interno.
5. Puxe levemente o tubo para confirmar a fixação.

A conexão Push-in permite montagem rápida e conveniente, sem necessidade de ferramentas para prender o tubo.

Para desconectar

Antes de qualquer desmontagem:

Feche o fornecimento de gás e despressurize completamente o sistema.

Depois:

1. Pressione o anel de liberação da conexão.
2. Mantenha o anel pressionado.
3. Puxe o tubo cuidadosamente.

O sistema DMfit foi projetado para permitir montagens e desmontagens repetidas quando utilizado corretamente.

Aplicações

O DMfit AFAUF04 pode ser utilizado em instalações compatíveis, como:

• Post Mix
• Cornelius Keg
• Mini Keg
• Kegerators
• Sistemas de extração de chope
• Linhas de chope
• Linhas de bebidas
• Linhas de água
• Linhas de CO₂
• Linhas de nitrogênio
• Misturas de gases
• Sistemas de filtragem
• Equipamentos para bares
• Equipamentos para cervejarias
• Sistemas pneumáticos compatíveis

A documentação da linha informa utilização das conexões com ar, gases, vácuo e líquidos, além de ampla aplicação no segmento cervejeiro.

Material atóxico

O corpo é fabricado em Acetal, material utilizado nas conexões DMfit por sua resistência mecânica, estabilidade dimensional e adequação às aplicações previstas para a linha.

A documentação comercial da linha informa materiais seguros e atóxicos e cita atendimento a requisitos de certificações internacionais como FDA, WRAS, ANSI/NSF 51 e 61, ACS, KTW e DVGW-W270.

Pressão e temperatura

Por possuir conexão para tubo 1/4", a especificação indicada para essa faixa é:

Pressão máxima: 16 BAR | 230 PSI | 16,3 kgf/cm²

Temperatura máxima: 65 °C

A capacidade final da instalação sempre deve respeitar o componente de menor pressão nominal presente no conjunto. Tubo, temperatura, fluido, equipamentos e demais conexões também precisam ser considerados.

Principais vantagens

• Tubo 1/4" x Rosca Fêmea 7/16"-20 UNF
• Sistema de engate rápido Push-in
• Montagem simples e rápida
• Dispensa ferramentas na conexão do tubo
• Compacto
• Fácil manutenção
• Permite desmontagem da linha
• Material atóxico
• Compatível com líquidos e gases adequados
• Indicado para sistemas de chope
• Pode ser utilizado em linhas de CO₂
• Excelente para montagens com Post Mix e Mini Keg compatíveis

Ficha técnica

Conteúdo da embalagem

01 Engate Rápido DMfit AFAUF04 – Tubo 1/4" x Rosca Fêmea UNF 7/16"-20

Não acompanha tubo, Ball-Lock, niple ou outros acessórios eventualmente mostrados em imagens demonstrativas.
