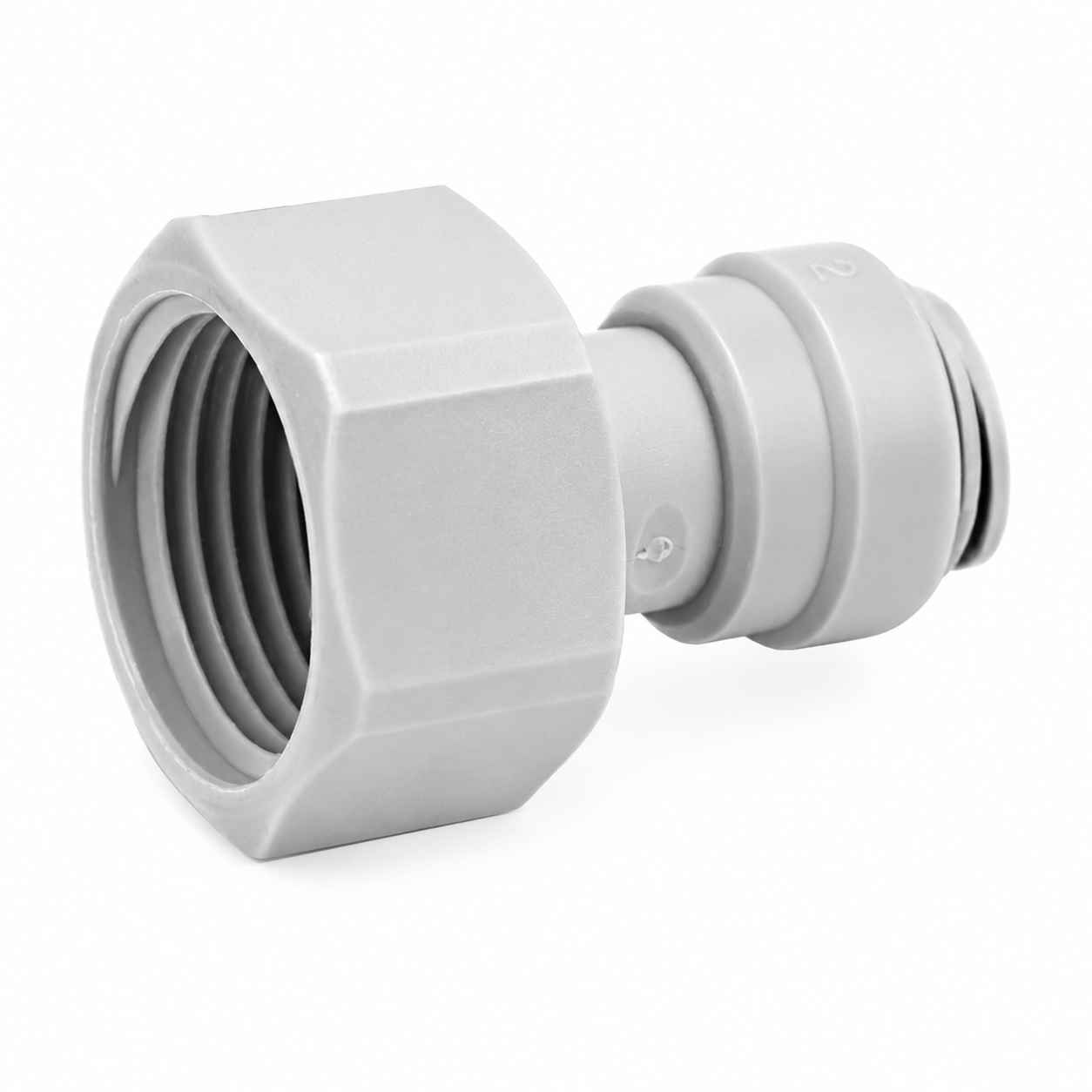

Engate Rápido DMfit AFAB0508F – Tubo 5/16" x Rosca Fêmea BSPP 5/8"

O DMfit AFAB0508F é um adaptador reto de engate rápido desenvolvido para conectar tubo de 5/16" a equipamentos que possuam rosca macho BSPP 5/8".

A especificação do modelo é AFAB0508F – tubo 5/16" x rosca fêmea BSP 5/8", informação confirmada em catálogo da linha DMfit e em outras referências técnicas do produto.

Com sistema de conexão rápida Push-in, proporciona montagem prática, segura e sem necessidade de ferramentas no lado do tubo. É especialmente indicado para sistemas de chope, chopeiras, bebidas, CO₂, nitrogênio, mistura de gases, água e outras aplicações compatíveis com líquidos e gases.

Principais Características

• Marca: DMfit®
• Modelo / Código: AFAB0508F
• Tipo: Adaptador reto com rosca fêmea
• Sistema: Engate rápido Push-in
• Tubo compatível: 5/16"
• Diâmetro externo do tubo: aproximadamente 8 mm (7,94 mm)
• Rosca: Fêmea BSPP 5/8"
• Tipo da rosca: Paralela
• Material do corpo: Acetal
• Material indicado para contato com alimentos: Sim
• Pressão máxima: 11 bar / 170 PSI / aproximadamente 11,2 kgf/cm²
• Temperatura máxima: 65 °C
• Tolerância dimensional: ±0,1 mm
• Uso com líquidos: Sim
• Uso com gases: Sim
• Uso com CO₂: Sim
• Uso com nitrogênio e mistura de gases: Sim
• Uso em linhas de chope: Sim

Para conexões DMfit de 5/16", 3/8" e 1/2", a referência técnica comercial informa pressão máxima de 11 bar / 170 PSI e temperatura máxima de 65 °C.

Medidas das Conexões

Tubo 5/16"

O lado Push-in recebe tubo com 5/16" de diâmetro externo, equivalente a aproximadamente 7,94 mm, normalmente tratado comercialmente como 8 mm.

É importante observar que 5/16" refere-se ao diâmetro externo do tubo, e não ao diâmetro interno.

Rosca Fêmea BSPP 5/8"

O outro lado possui rosca interna/fêmea BSPP 5/8".

A documentação técnica identifica essa conexão como BSP(P) 5/8", ou seja, uma rosca BSP paralela.

Essa configuração torna o AFAB0508F particularmente útil para adaptação de componentes utilizados em sistemas de extração e distribuição de bebidas.

Sistema Push-in DMfit

A instalação do tubo é simples:

O tubo de 5/16" deve possuir corte reto, superfície em boas condições e diâmetro externo compatível. Basta introduzi-lo completamente no engate para realizar a conexão.

Para desmontar, pressione o anel de liberação e retire o tubo.

O sistema permite montagem e desmontagem repetidas, facilitando alterações, manutenção e higienização das linhas.

Vedação da Rosca BSPP 5/8"

A conexão fêmea BSPP possui rosca paralela e extremidade plana para utilização com anel de vedação, característica importante desse modelo.

Há O-rings específicos compatíveis com os modelos AFAB0508F, AFAB0608F e AFAB0708F. Uma referência comercial informa O-ring com aproximadamente 21 mm de diâmetro externo, 15 mm interno e 3 mm de espessura.

Aplicações

O DMfit AFAB0508F é indicado para:

• Sistemas de extração de chope
• Chopeiras
• Linhas de bebidas
• Linhas de CO₂
• Linhas de nitrogênio
• Mistura de gases
• Água e líquidos compatíveis
• Sistemas pneumáticos
• Equipamentos com rosca macho BSPP 5/8"
• Instalações que utilizem tubo de 5/16"

Material Atóxico

A conexão utiliza acetal, material amplamente empregado pela DMfit em sistemas destinados a líquidos, gases e aplicações alimentícias.

A documentação da linha informa materiais adequados para aplicações envolvendo alimentos e bebidas, enquanto referências comerciais do AFAB0508F também o classificam para aplicações alimentícias.

Pressão e Temperatura

Pressão máxima: 11 bar / 170 PSI / aproximadamente 11,2 kgf/cm².

Temperatura máxima: 65 °C.

Por causa do limite de temperatura, não é recomendado utilizar a conexão nas etapas quentes do processo cervejeiro, como mostura ou início do resfriamento.

A pressão máxima efetiva da instalação deverá sempre respeitar o componente com menor capacidade entre conexão, tubo e demais equipamentos.

Vantagens

• Engate rápido DMfit
• Tubo 5/16"
• Rosca fêmea BSPP 5/8"
• Instalação rápida
• Sistema Push-in
• Dispensa abraçadeira no lado do tubo
• Fácil montagem e desmontagem
• Vedação segura
• Material em acetal
• Uso com líquidos e gases
• Compatível com CO₂ e nitrogênio
• Ideal para sistemas de chope e bebidas
• Facilita manutenção e organização da instalação

Conteúdo da Embalagem

01 Engate Rápido DMfit AFAB0508F – Tubo 5/16" x Rosca Fêmea BSPP 5/8".

Não acompanha tubo ou demais acessórios apresentados em exemplos de aplicação.
