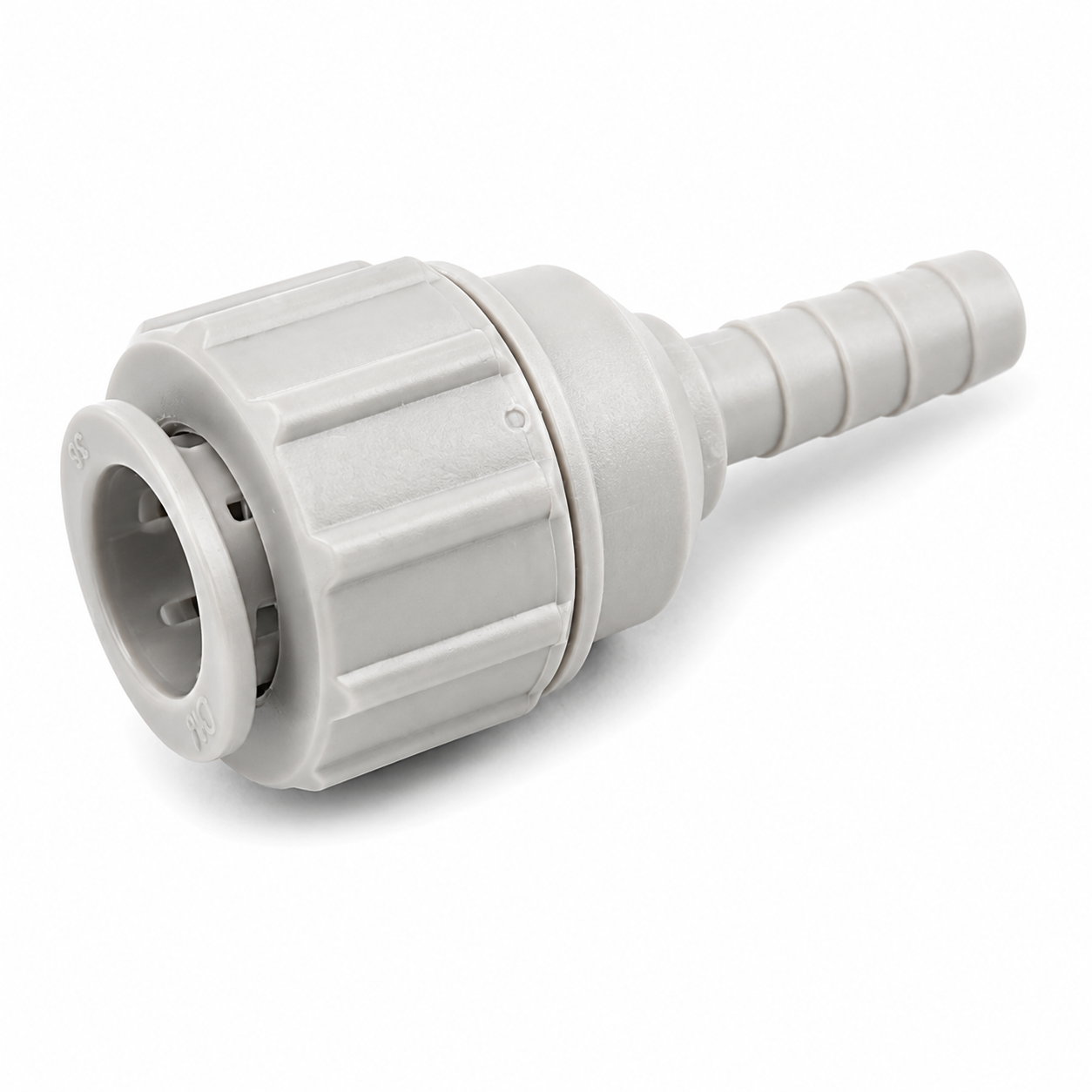

Engate Rápido DMfit APBBC0604 – Tubo 3/8" x Espigão 1/4"

O DMfit APBBC0604 é uma conexão de transição da linha Power Fittings, desenvolvida para unir tubo rígido de 3/8" a mangueira com diâmetro interno de 1/4".

De um lado, possui conexão rápida para tubo de 3/8" (9,52 mm de diâmetro externo). Do outro, conta com espigão de 1/4", destinado à instalação de mangueira compatível.

É uma solução prática para sistemas que precisam realizar a transição entre tubulação rígida e mangueira flexível, sendo especialmente útil em sistemas de extração de chope, chopeiras, linhas de CO₂, bebidas, gases e aplicações pneumáticas compatíveis.

Principais Características

• Marca: DMfit®
• Modelo / Código: APBBC0604
• Linha: Power Fittings
• Tipo: Adaptador tubo rígido x espigão
• Conexão rápida: 3/8"
• Diâmetro externo do tubo: 9,52 mm
• Espigão: 1/4"
• Mangueira para o espigão: 1/4" de diâmetro interno
• Material: Acetal atóxico
• Temperatura máxima: 65 °C
• Pressão máxima: 11 bar / 170 PSI / aproximadamente 11,2 kgf/cm²
• Tolerância dimensional: ±0,1 mm
• Uso com líquidos: Sim
• Uso com gases: Sim
• Uso com CO₂: Sim
• Uso com nitrogênio e mistura de gases: Sim
• Uso em linhas de chope: Sim

Entenda as Medidas

As duas medidas do APBBC0604 correspondem a tipos diferentes de conexão:

Lado 3/8"

O lado de 3/8" corresponde ao diâmetro externo do tubo rígido, equivalente a aproximadamente 9,52 mm.

A linha Power Fittings pode ser utilizada com tubos metálicos redondos compatíveis, incluindo aplicações com aço inox, alumínio e cobre, além de determinados tubos plásticos adequados ao sistema.

Lado 1/4"

O lado de 1/4" é um espigão para mangueira.

Nesse caso, a medida corresponde ao diâmetro interno da mangueira, aproximadamente 6,35 mm.

Portanto, este produto realiza a transição:

Tubo rígido 3/8" (diâmetro externo) → Mangueira 1/4" (diâmetro interno).

Aplicações

O DMfit APBBC0604 pode ser utilizado em:

• Sistemas de extração de chope
• Chopeiras
• Kegerators
• Linhas de bebidas
• Linhas de CO₂
• Linhas de nitrogênio
• Mistura de gases
• Sistemas pneumáticos
• Tubulações de equipamentos
• Transição entre tubo rígido e mangueira
• Instalações com tubo inox compatível de 3/8"

Conexão Power Fitting 3/8"

O lado de 3/8" utiliza o sistema Power Fitting, desenvolvido para proporcionar uma conexão firme e de fácil instalação em tubos compatíveis.

A conexão facilita a montagem e desmontagem do sistema e pode ser especialmente interessante em instalações que utilizam tubos metálicos.

Para uma instalação correta, o tubo deve possuir:

• Diâmetro externo compatível de 3/8"
• Superfície adequada à conexão
• Corte perpendicular
• Extremidade sem deformações ou rebarbas

Espigão para Mangueira 1/4"

O espigão permite conectar uma mangueira com 1/4" de diâmetro interno.

A mangueira deve ser introduzida completamente no espigão. Dependendo do material da mangueira, pressão e aplicação, pode ser necessária a utilização de abraçadeira apropriada para garantir uma fixação segura.

Material Atóxico

O corpo é produzido em acetal atóxico, material utilizado pela DMfit em aplicações envolvendo água, alimentos, bebidas, gases e sistemas pneumáticos.

A linha é projetada para proporcionar resistência, praticidade e confiabilidade nas instalações.

Pressão Máxima

Para esta conexão de 3/8", a pressão máxima informada é:

11 bar | 170 PSI | aproximadamente 11,2 kgf/cm²

É importante considerar que a pressão máxima real do conjunto será determinada pelo componente com menor capacidade, incluindo mangueira, tubo, abraçadeiras e demais equipamentos.

Temperatura Máxima

Temperatura máxima de trabalho: 65 °C.

Não é recomendada a utilização em etapas de alta temperatura do processo cervejeiro, como mostura ou início do resfriamento do mosto.

Vantagens

• Conexão rápida para tubo 3/8"
• Espigão para mangueira 1/4"
• Ideal para transição entre tubo rígido e mangueira
• Montagem rápida e prática
• Facilita manutenção do sistema
• Conexão compacta
• Material atóxico
• Compatível com líquidos e gases
• Indicado para linhas de chope
• Compatível com aplicações de CO₂
• Pode ser utilizado com nitrogênio e mistura de gases
• Linha Power Fittings DMfit®

Conteúdo da Embalagem

01 Engate Rápido DMfit APBBC0604 – Tubo 3/8" x Espigão 1/4".

Não acompanha tubos, mangueiras, abraçadeiras ou demais acessórios apresentados em exemplos de utilização.
