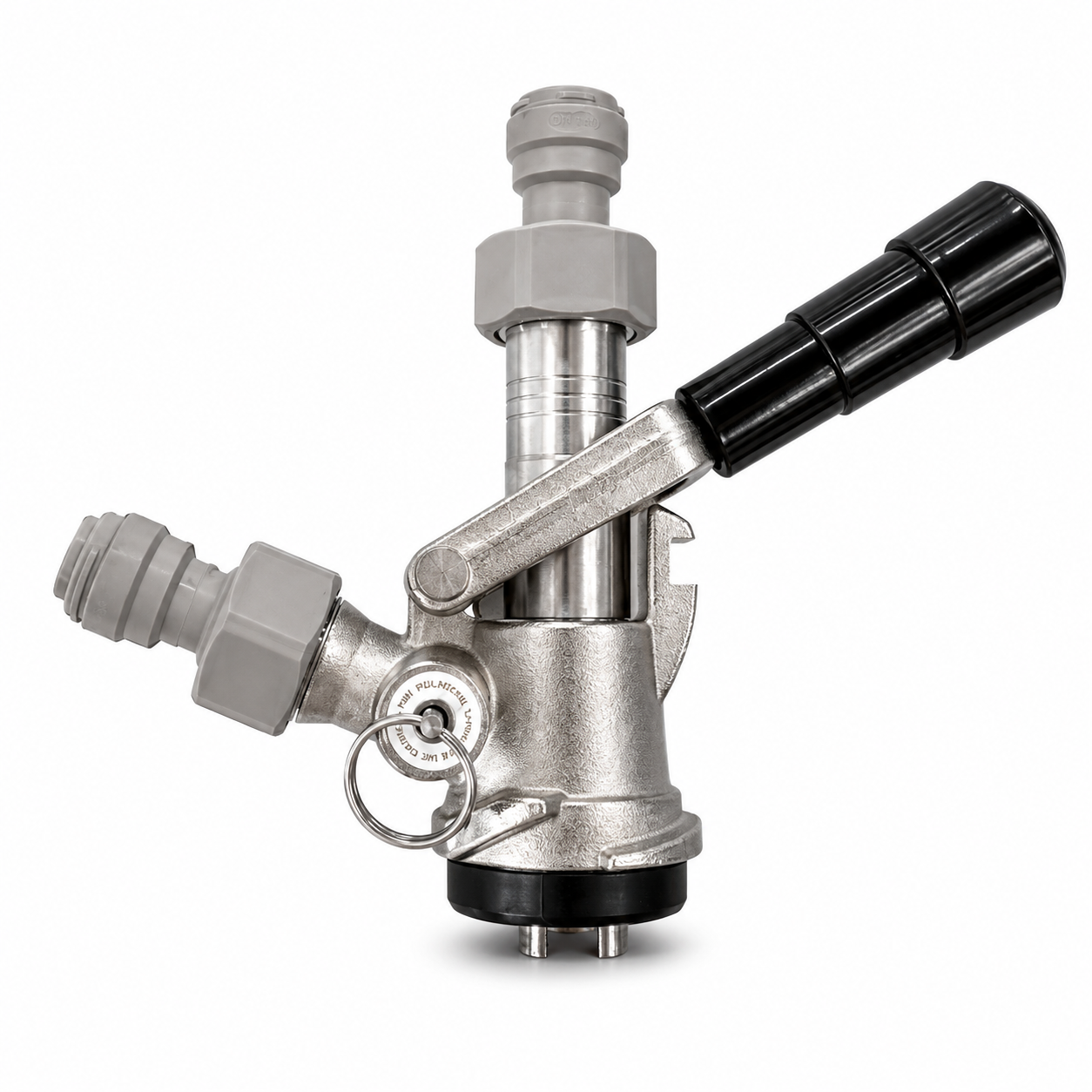

Válvula Extratora Tipo S com Alça de Puxar + 2 Conexões Rápidas DMfit 3/8"

A Válvula Extratora Tipo S com Alça de Puxar + DMfit é uma solução completa para sistemas profissionais e residenciais de extração de chope, reunindo a tradicional extratora padrão Tipo S com a praticidade das conexões rápidas DMfit.

O kit acompanha 2 conexões DMfit AFAB0608F – Tubo 3/8" x Rosca BSP Fêmea 5/8", permitindo conectar diretamente tubos rígidos de 3/8" compatíveis tanto na entrada de gás quanto na saída de chope da extratora.

Essa configuração proporciona uma instalação mais limpa, organizada e prática, facilitando montagens e manutenções no sistema de extração.

Principais Características

• Tipo da extratora: S
• Acionamento: Alça de puxar
• Modelo: Standard
• Corpo: Latão cromado
• Sonda: Aço inox 304
• Conexão de gás: G 5/8"
• Conexão de líquido/chope: G 5/8"
• Antirretorno de gás: Sim
• Antirretorno de líquido: Sim
• Conexões incluídas: 2 unidades DMfit
• Modelo das DMfit: AFAB0608F
• Entrada das DMfit: Tubo 3/8" OD
• Rosca das DMfit: BSP Fêmea 5/8"
• Aplicação: Extração de chope em barris compatíveis com sistema Tipo S

Kit já preparado para conexão DMfit

O grande diferencial deste produto é acompanhar duas conexões rápidas DMfit AFAB0608F.

Uma pode ser utilizada na entrada de CO₂ e a outra na saída de chope, permitindo trabalhar com tubos rígidos 3/8" apropriados para esse sistema.

A configuração fica:

CO₂ → Tubo 3/8" → DMfit → Extratora

Extratora → DMfit → Tubo 3/8" → Chopeira/Torneira

Isso proporciona uma montagem compacta e facilita alterações e manutenções da tubulação.

Conexão DMfit AFAB0608F

Cada conexão DMfit presente no kit possui:

TUBO 3/8" OD × ROSCA BSP FÊMEA 5/8"

A rosca fêmea 5/8" é instalada na conexão correspondente da extratora, enquanto o outro lado recebe o tubo rígido 3/8" compatível.

Entrada de CO₂

A entrada de gás da extratora recebe o CO₂ proveniente do regulador de pressão.

O gás pressuriza o barril e permite que o chope seja conduzido pela saída de líquido até a chopeira ou torneira.

A conexão DMfit instalada nesse ponto facilita a ligação da linha de gás utilizando tubo 3/8" compatível.

Saída de chope

Na saída de líquido, a segunda conexão DMfit permite ligar a extratora à linha de chope.

Isso elimina a necessidade de utilizar determinados conjuntos convencionais de espigão e porca quando a instalação é configurada para trabalhar com as conexões DMfit incluídas.

Sistema Tipo S

A extratora Tipo S deve ser utilizada exclusivamente em barris que possuam válvula compatível com esse padrão.

IMPORTANTE

O fato de a extratora ser Tipo S não significa que seja universal.

Antes da compra, confirme qual é o tipo de válvula existente no barril que será utilizado.

Existem diferentes padrões de extratoras, como Tipo A, S, G, D e outros, e eles não devem ser considerados automaticamente intercambiáveis.

Alça de Puxar

O sistema de alça de puxar proporciona acionamento simples da extratora.

A alça permite realizar o acoplamento e acionamento do mecanismo da extratora conforme o procedimento correto para o barril compatível.

É um sistema tradicional e amplamente utilizado em instalações de chope.

Corpo em Latão Cromado

O corpo da extratora é fabricado em latão cromado, proporcionando resistência mecânica para utilização em sistemas de extração.

A sonda responsável pelo contato e passagem do produto é fabricada em aço inox 304.

Sistema Antirretorno

A extratora possui dispositivos de antirretorno para ajudar no funcionamento adequado do sistema.

Antirretorno de gás: ajuda a impedir o retorno indesejado de líquido pela linha de gás.

Antirretorno de líquido: auxilia no controle do retorno de chope na saída.

Esses componentes são importantes para uma instalação adequada e devem ser mantidos limpos e em boas condições.

Onde usar

Este conjunto é indicado para:

• Chopeiras
• Kegerators
• Sistemas de extração de chope
• Instalações residenciais
• Bares e restaurantes
• Eventos
• Cervejarias
• Brewpubs
• Sistemas com barris compatíveis Tipo S

Vantagens do Kit com DMfit

2 CONEXÕES DMFIT INCLUÍDAS
O kit já acompanha conexões para gás e chope.

TUBO 3/8"
Permite utilizar tubulação rígida 3/8" compatível.

ROSCA BSP FÊMEA 5/8"
Compatível com as respectivas conexões da extratora.

INSTALAÇÃO ORGANIZADA
Reduz a quantidade de componentes convencionais na ligação das linhas.

FÁCIL MANUTENÇÃO
As conexões rápidas facilitam alterações e desmontagens da tubulação.

ALÇA DE PUXAR
Acionamento simples e tradicional.

SONDA EM INOX 304
Material adequado para o contato com a bebida.

Ficha Técnica

Conteúdo da Embalagem

01 Válvula Extratora Tipo S com Alça de Puxar

02 Conexões DMfit AFAB0608F – Tubo 3/8" x Rosca BSP Fêmea 5/8"

Tubos, regulador de pressão, cilindro de CO₂, barril, chopeira e demais acessórios não acompanham o produto, salvo quando expressamente informado na oferta.

Atenção antes da compra

Antes de finalizar o pedido, confira:

1. PADRÃO DO BARRIL: deve ser compatível com Extratora Tipo S.

2. TUBULAÇÃO: as conexões DMfit incluídas recebem tubo 3/8" OD compatível.

3. CO₂: sistemas pressurizados devem utilizar regulador de pressão e demais componentes adequados.

4. MANUTENÇÃO: antes de desmontar qualquer conexão, feche o fornecimento de gás e despressurize completamente o sistema.
