Conjunto Extrator para Câmara Fria – Tipo S 100% Aço Inox + DMfit 3/8"

O Conjunto Extrator para Câmara Fria em Aço Inox é uma solução pronta para realizar a conexão do barril de chope às linhas de bebida e gás em instalações profissionais com barris armazenados em câmara fria.

O principal componente do conjunto é uma Válvula Extratora Tipo S com alívio de pressão, fabricada 100% em aço inox, acompanhada de conexões rápidas DMfit e tubos de polietileno atóxico 3/8".

Principais características

• Válvula Extratora: Tipo S
• Material da extratora: 100% aço inox
• Possui: válvula/alívio de pressão
• Sistema de conexão: Engate rápido DMfit
• Conexões: Tubo 3/8" x Rosca Fêmea BSP 5/8"
• Tubulação: 3/8"
• Diâmetro externo do tubo: aproximadamente 9,52 mm
• Tubo natural: 2 metros
• Tubo cinza: 2 metros
• Aplicação: instalações de chope em câmara fria

A composição acima corresponde ao conjunto anunciado pelo fornecedor.

Válvula Extratora Tipo S em Aço Inox

A extratora é responsável por fazer o acoplamento ao barril e permitir a entrada do gás de pressurização e a saída do chope.

Neste conjunto é utilizada:

01 Válvula Extratora Tipo S – com Alívio de Pressão – 100% Aço Inox

A construção em aço inox é especialmente interessante para instalações profissionais por oferecer resistência, durabilidade e facilidade de higienização.

É importante confirmar que o barril utilizado possui válvula compatível com padrão Tipo S, pois existem outros padrões de extratoras no mercado.

Conexões rápidas DMfit

O conjunto acompanha 2 conexões DMfit AFAB0608F, uma para cada linha da extratora.

Configuração:

Tubo 3/8" × Rosca Fêmea BSP 5/8"

Quantidade:

02 unidades – DMfit AFAB0608F

As conexões são utilizadas para transformar as saídas roscadas da extratora em pontos de engate rápido para tubo 3/8".

Sistema Push-in

No lado do tubo, basta inserir corretamente a tubulação 3/8" até o batente interno da conexão.

Isso proporciona:

• instalação rápida;
• fácil desmontagem;
• menor necessidade de adaptações;
• organização das linhas;
• facilidade durante manutenção e higienização.

Para desconectar, a linha deve estar completamente despressurizada antes de pressionar o anel de liberação e retirar o tubo.

Tubos DMfit 3/8"

Um diferencial deste conjunto é acompanhar duas cores de tubulação, facilitando a identificação das linhas na instalação.

Tubo Natural – 2 metros

02 metros – DMfit DPE06NA

• Polietileno atóxico
• Cor natural
• Medida: 3/8"
• Diâmetro externo: aproximadamente 9,52 mm

Tubo Cinza – 2 metros

02 metros – DMfit DPE06GR

• Polietileno atóxico
• Cor cinza
• Medida: 3/8"
• Diâmetro externo: aproximadamente 9,52 mm

O anúncio consultado confirma 2 metros de tubo natural e 2 metros de tubo cinza, ambos DMfit 3/8".

Identificação das linhas

A utilização de tubos em duas cores ajuda a organizar uma instalação de câmara fria, permitindo separar visualmente:

Linha de bebida/chope
Linha de gás/CO₂

A definição de qual cor será utilizada para cada função pode seguir o padrão adotado na instalação.

Aplicação em câmaras frias

Em sistemas de chope com câmara fria, os barris permanecem refrigerados e a extratora fica instalada diretamente no barril.

Uma configuração típica pode ser:

CO₂ → Regulador → Tubo 3/8" → DMfit → Extratora Tipo S → Barril

Na saída da bebida:

Barril → Extratora Tipo S → DMfit → Tubo 3/8" → Linha de Chope → Torneira

Dessa forma, o conjunto fornece justamente os componentes instalados na região do barril para iniciar as linhas de gás e bebida.

Ideal para

• Câmaras frias para chope
• Bares
• Restaurantes
• Cervejarias
• Brewpubs
• Taprooms
• Sistemas profissionais de extração
• Instalações com barris Tipo S
• Linhas de chope 3/8"
• Projetos que utilizam conexões rápidas DMfit

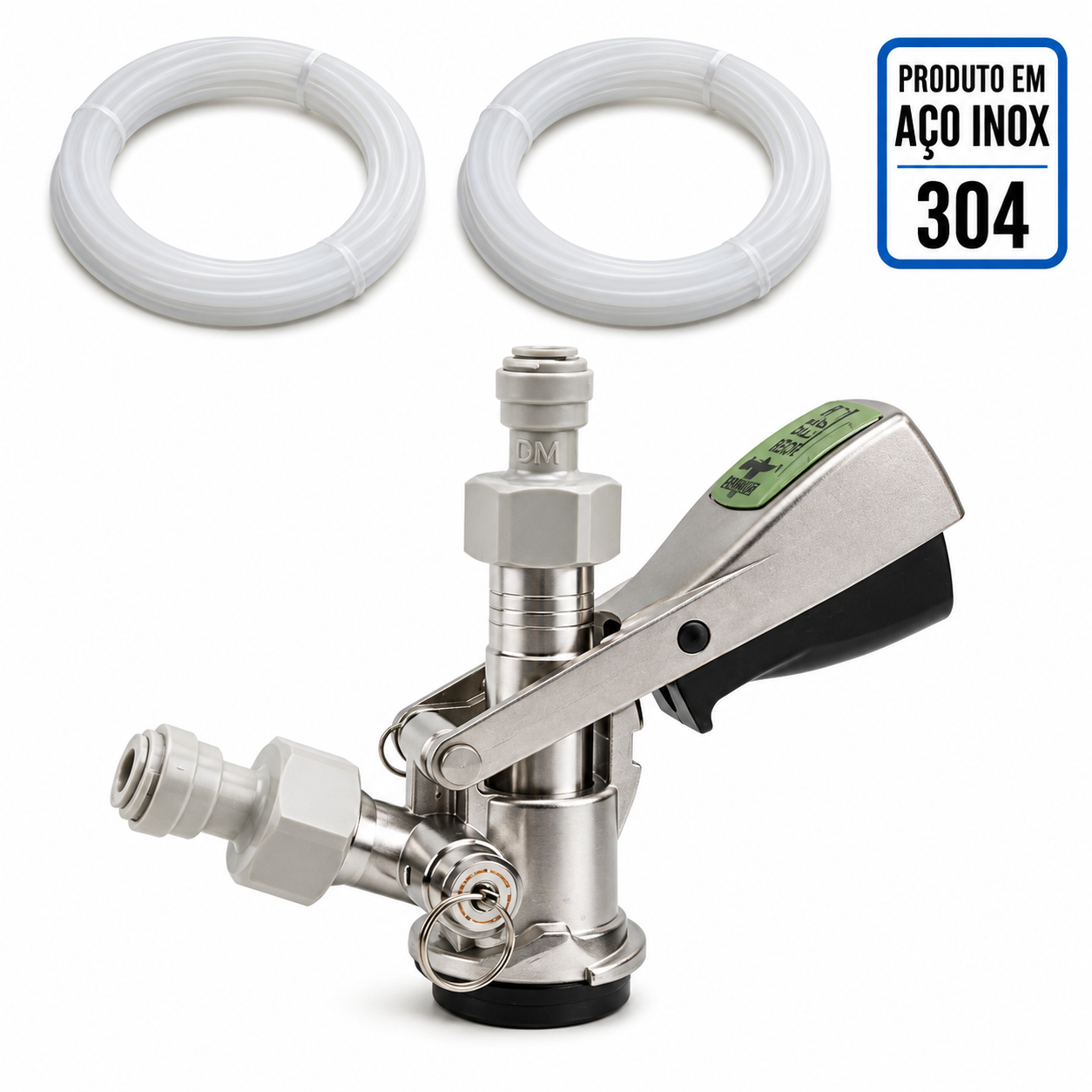

Conteúdo do kit

O conjunto é composto exatamente por:

01 un. – Válvula Extratora Tipo S com Alívio de Pressão – 100% Aço Inox

02 un. – Engate Rápido DMfit AFAB0608F – Tubo 3/8" x Rosca Fêmea BSP 5/8"

02 metros – Tubo DMfit DPE06NA – Polietileno Atóxico Natural – 3/8"

02 metros – Tubo DMfit DPE06GR – Polietileno Atóxico Cinza – 3/8"

Total de tubulação fornecida: 4 metros.

Ficha técnica

A composição é diferente da versão Standard, que utiliza outra configuração de extratora e acompanha somente tubo natural; portanto, é importante manter a identificação “Aço Inox” no título para diferenciar corretamente os produtos.

Atenção antes da compra

Este conjunto utiliza Válvula Extratora Tipo S. Verifique o padrão da válvula do barril antes da compra.

O kit é destinado à parte de extração e conexão das linhas junto ao barril. Não acompanha regulador de pressão, cilindro de CO₂, torneira, barril, câmara fria ou demais componentes não relacionados na lista de itens inclusos.
