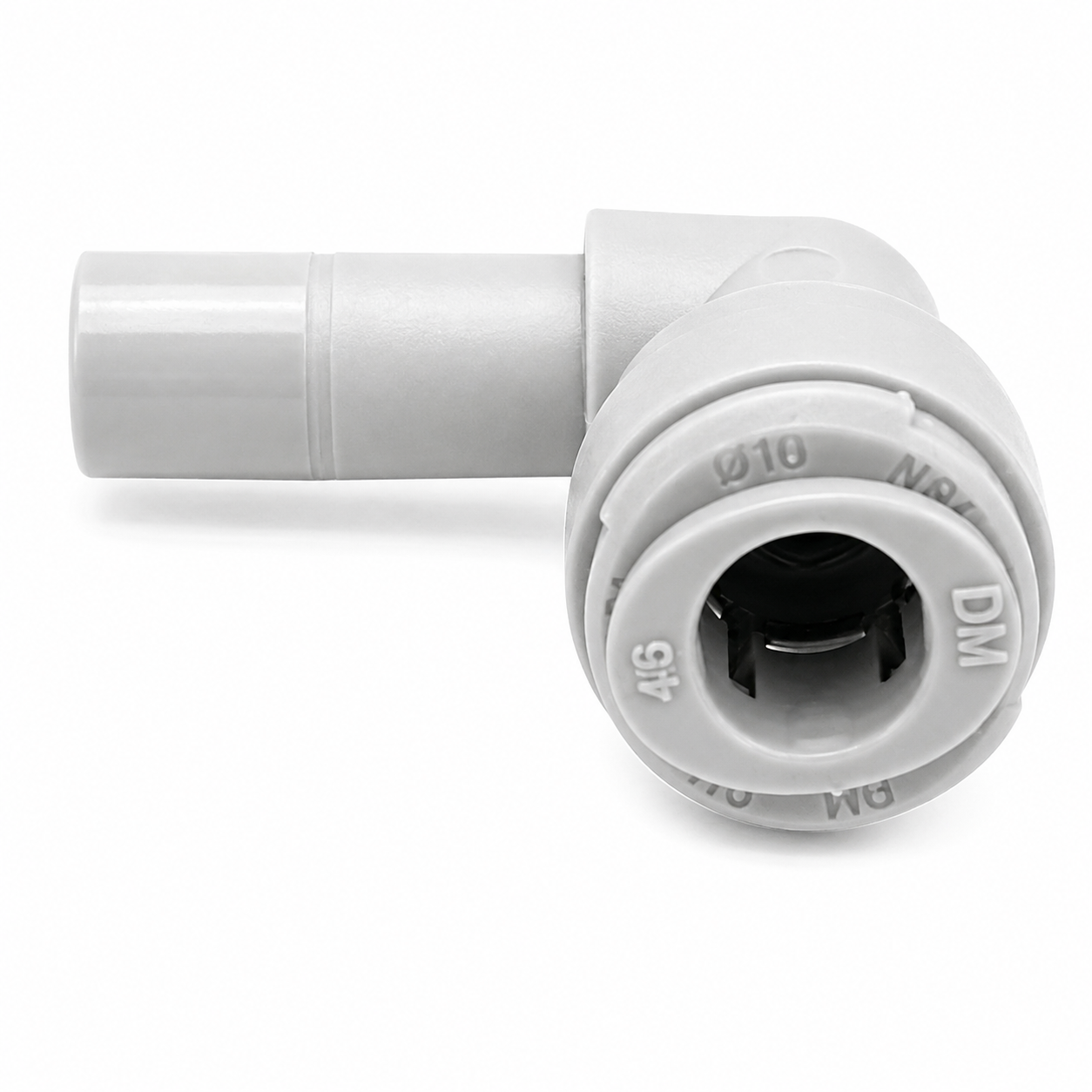

Engate Rápido DMfit ATEU0505 – Adaptador Cotovelo 90° Tubo 5/16" x Pino 5/16"

O Engate Rápido DMfit ATEU0505 é um adaptador em cotovelo de 90°, desenvolvido para conectar um tubo de 5/16" a uma conexão Push-in de 5/16" através de um pino (Stem).

Seu formato em L permite realizar mudanças de direção na instalação de maneira compacta, sendo especialmente útil em locais com pouco espaço, onde dobrar o tubo poderia causar estrangulamento, deformação ou prejudicar o fluxo.

A referência e as medidas estão confirmadas: ATEU0505 – Tubo 5/16" x Pino 5/16".

Principais características

• Marca: DMfit
• Modelo / Referência: ATEU0505
• Tipo: Adaptador Cotovelo Tubo x Pino
• Formato: L / Cotovelo 90°
• Entrada Push-in: Tubo 5/16"
• Pino (Stem): 5/16"
• Configuração: Tubo 5/16" x Pino 5/16"
• Sistema: Engate rápido Push-in
• Material: Acetal (POM) atóxico
• Pressão máxima: 11 BAR / 170 PSI / 11,2 kgf/cm²
• Temperatura máxima: 65 °C
• Tolerância dimensional: ±0,1 mm
• Uso com líquidos: Sim
• Uso com gases: Sim
• Uso em linhas de CO₂: Sim
• Uso com nitrogênio e mistura de gases: Sim
• Uso em linhas de chope: Sim
• Quantidade: 1 unidade

Para conexões DMfit na faixa de 5/16", a especificação indicada é de até 11 BAR / 170 PSI, enquanto a temperatura máxima indicada para a linha é 65 °C.

Tubo 5/16" x Pino 5/16"

É importante observar a configuração do ATEU0505:

TUBO 5/16" → COTOVELO 90° → PINO 5/16"

Ele não possui duas entradas Push-in para tubos, como ocorre em uma união cotovelo convencional.

O lado Tubo 5/16" recebe diretamente um tubo de 5/16" de diâmetro externo.

O lado Pino 5/16" é inserido diretamente em outra conexão Push-in de 5/16".

Essa configuração é confirmada no catálogo da família ATEU, que identifica o ATEU0505 com Ø Tubo 5/16" e Ø Pino 5/16".

Cotovelo 90° para instalações compactas

Uma das principais vantagens do ATEU0505 é permitir uma mudança de direção de aproximadamente 90° sem precisar curvar o tubo.

Isso é especialmente interessante em:

• Chopeiras
• Kegerators
• Painéis de distribuição
• Sistemas de CO₂
• Espaços internos reduzidos
• Conexões próximas a paredes ou equipamentos
• Sistemas de filtragem
• Instalações com várias conexões próximas

O próprio catálogo da DMfit destaca a família ATEU para situações em que o espaço é reduzido e a dobra do tubo poderia danificá-lo.

Sistema de Engate Rápido Push-in

O sistema Push-in proporciona montagem rápida e prática, dispensando ferramentas para realizar a conexão.

Lado Tubo 5/16"

1. Corte o tubo de 5/16" em ângulo reto.
2. Verifique se a extremidade está limpa e sem rebarbas.
3. Insira completamente o tubo no engate.
4. Empurre até atingir o batente interno.
5. Puxe levemente para conferir a fixação.

Lado Pino 5/16"

O pino de 5/16" deve ser inserido diretamente em uma conexão Push-in compatível com 5/16".

Empurre o pino completamente até o batente da conexão.

Antes de conectar ou desconectar componentes, despressurize completamente o sistema.

Aplicações

O DMfit ATEU0505 pode ser utilizado em:

• Sistemas de extração de chope
• Chopeiras
• Kegerators
• Linhas de chope
• Linhas de bebidas
• Linhas de CO₂
• Linhas de nitrogênio
• Misturas de gases
• Sistemas de água
• Purificação de água
• Sistemas de filtragem
• Equipamentos para bares e cervejarias
• Sistemas pneumáticos compatíveis

A documentação da família ATEU também prevê aplicações em purificação de água, alimentos e bebidas.

Material Acetal (POM)

A conexão é produzida em Acetal (POM), material utilizado na linha DMfit por oferecer resistência mecânica, estabilidade dimensional e durabilidade.

A linha utiliza materiais atóxicos e é destinada a aplicações envolvendo água, alimentos e bebidas, além de possuir referências a certificações internacionais como FDA, WRAS, ANSI/NSF, ACS, KTW e DVGW.

Pressão e temperatura

Pressão máxima: 11 BAR / 170 PSI / 11,2 kgf/cm²

Temperatura máxima: 65 °C

A capacidade efetiva da instalação deve considerar também o tubo utilizado, temperatura, fluido e o componente de menor pressão nominal presente no sistema.

Por possuir temperatura máxima especificada de 65 °C, não é recomendado utilizar a conexão nas fases quentes do processo cervejeiro.

Vantagens do DMfit ATEU0505

• Formato cotovelo 90°
• Tubo 5/16" x Pino 5/16"
• Sistema de engate rápido Push-in
• Ideal para espaços reduzidos
• Evita dobrar ou estrangular o tubo
• Instalação rápida
• Dispensa ferramentas para conexão
• Fácil de conectar e desconectar
• Facilita manutenção da instalação
• Excelente para organização das linhas
• Material atóxico
• Compacto e resistente
• Indicado para líquidos e gases
• Adequado para linhas de chope e CO₂

Ficha técnica

Conteúdo da embalagem

01 Engate Rápido DMfit ATEU0505 – Adaptador Cotovelo 90° Tubo 5/16" x Pino 5/16"
