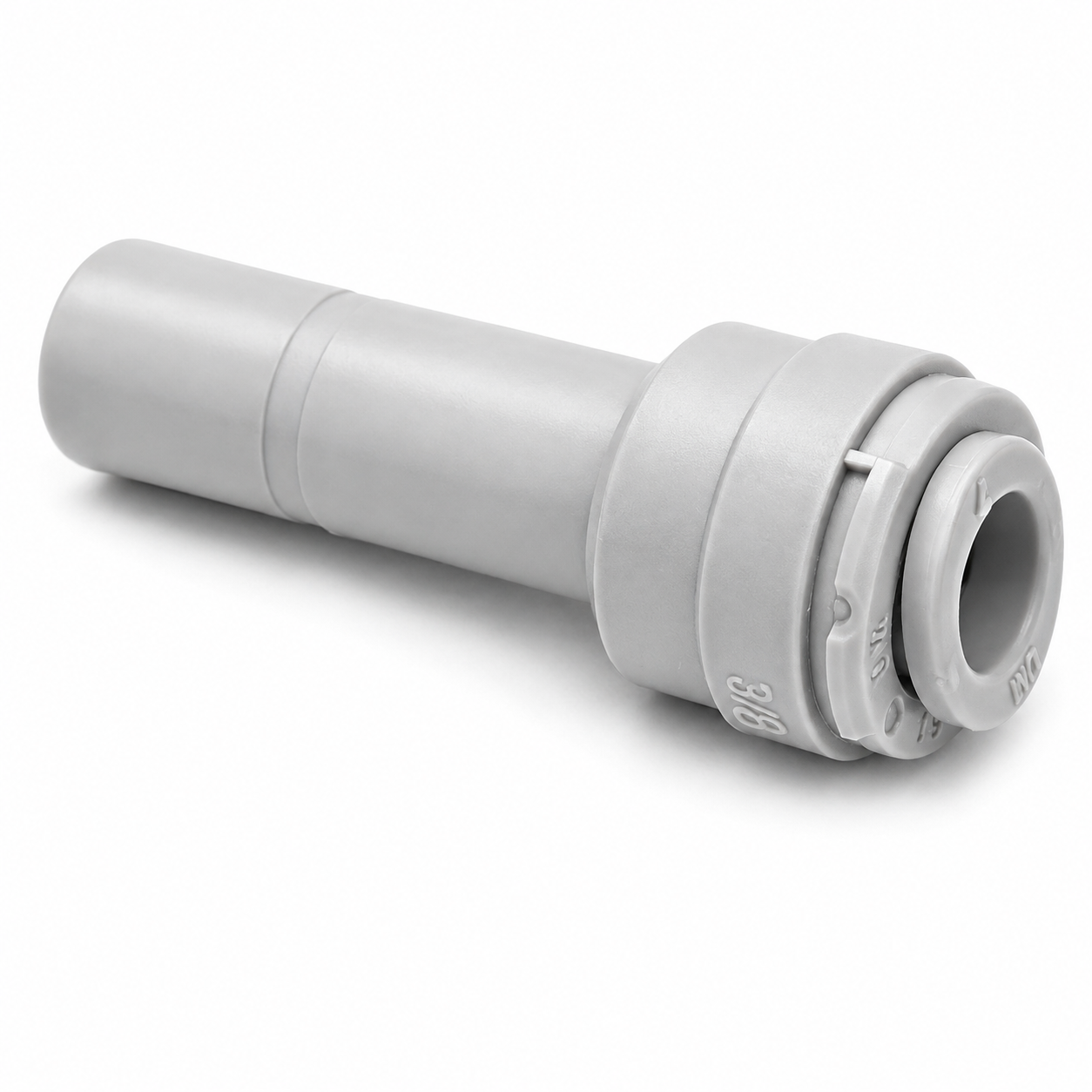

Engate Rápido DMfit ARD0406 – Adaptador Redutor Tubo 1/4" x Pino 3/8"

O DMfit ARD0406 é um adaptador redutor de engate rápido desenvolvido para realizar a transição entre uma linha com tubo de 1/4" e uma conexão Push-in de 3/8".

Sua configuração possui uma entrada Push-in para tubo de 1/4" em uma extremidade e um pino (stem) de 3/8" na outra.

É uma solução prática para adaptar diferentes medidas em sistemas de chope, CO₂, nitrogênio, água, bebidas, filtragem e outras aplicações com líquidos e gases compatíveis.

Principais Características

• Marca: DMfit
• Modelo / Referência: ARD0406
• Tipo: Adaptador Redutor / Stem Reducer
• Entrada Push-in: Tubo 1/4"
• Pino (Stem): 3/8"
• Configuração: Tubo 1/4" x Pino 3/8"
• Sistema: Engate rápido Push-in
• Material: Acetal (POM) atóxico
• Pressão máxima: até 11 BAR / 170 PSI*
• Temperatura máxima: 65 °C
• Tolerância dimensional: ±0,1 mm
• Uso com líquidos: Sim
• Uso com gases: Sim
• Uso em linhas de CO₂: Sim
• Uso com nitrogênio e mistura de gases: Sim
• Uso em linhas de chope: Sim
• Quantidade: 1 unidade

Tubo 1/4" x Pino 3/8"

É importante observar que o ARD0406 não possui duas entradas para tubos.

Sua configuração é:

TUBO 1/4" → ARD0406 → PINO 3/8"

O lado de 1/4" recebe diretamente um tubo compatível com sistema Push-in.

Já o lado de 3/8" é um pino, desenvolvido para ser inserido em uma conexão de engate rápido que receba tubo/pino de 3/8".

Dessa forma, o ARD0406 permite reduzir uma conexão Push-in de 3/8" para uma linha de tubo 1/4" de maneira simples e compacta.

Como Utilizar

Lado Tubo 1/4"

1. Faça um corte reto no tubo de 1/4".
2. Certifique-se de que a extremidade esteja limpa e sem rebarbas.
3. Insira o tubo completamente no engate Push-in de 1/4".
4. Empurre até atingir o batente interno.

Lado Pino 3/8"

O pino de 3/8" deve ser inserido diretamente em uma conexão Push-in compatível com 3/8".

Isso permite utilizar o ARD0406 como uma redução entre componentes de medidas diferentes sem necessidade de roscas, espigões ou abraçadeiras.

Ideal para Adaptação de Linhas

O ARD0406 é especialmente útil quando um equipamento ou conexão possui entrada Push-in de 3/8", mas a instalação precisa continuar utilizando tubo de 1/4".

Exemplos de utilização:

• Redução de uma conexão 3/8" para tubo 1/4"
• Adaptação de linhas de CO₂
• Sistemas de distribuição de gases
• Linhas de chope e bebidas
• Chopeiras
• Kegerators
• Sistemas de água
• Sistemas de filtragem
• Purificadores
• Equipamentos pneumáticos compatíveis
• Montagens que utilizem diferentes diâmetros de tubos

Sistema de Engate Rápido Push-in

O sistema Push-in proporciona instalação rápida e prática.

Entre suas principais vantagens estão:

• Instalação sem ferramentas
• Conexão rápida
• Fácil desmontagem
• Excelente vedação
• Manutenção simplificada
• Montagem compacta
• Dispensa abraçadeiras na conexão
• Facilita alterações futuras na instalação

Para desconectar uma linha pressurizada, primeiro despressurize completamente o sistema. Depois pressione o anel de liberação da conexão e retire o tubo ou pino.

Material Atóxico

O ARD0406 é produzido em Acetal (POM), material utilizado pela DMfit em aplicações destinadas ao transporte de água, bebidas, ar, gases e outros fluidos compatíveis.

Os materiais da linha atendem a requisitos de certificações internacionais relacionadas a aplicações com água e alimentos.

Aplicações

Indicado para utilização em:

• Linhas de chope
• Linhas de CO₂
• Linhas de nitrogênio
• Mistura de gases
• Linhas de bebidas
• Sistemas de água
• Sistemas de filtragem
• Chopeiras
• Kegerators
• Equipamentos para bares
• Cervejarias
• Sistemas pneumáticos compatíveis

Pressão e Temperatura

Pressão máxima: até 11 BAR / 170 PSI
Temperatura máxima: 65 °C

A pressão máxima efetiva do conjunto deve sempre respeitar o componente de menor capacidade, considerando conexão, tubo, temperatura e demais componentes instalados.

A conexão não é recomendada para etapas quentes do processo cervejeiro, como mostura ou início do resfriamento.

Vantagens do DMfit ARD0406

• Redução prática entre duas medidas
• Tubo 1/4" x Pino 3/8"
• Sistema Push-in
• Instalação rápida
• Dispensa ferramentas
• Dispensa roscas
• Dispensa espigões na adaptação
• Facilita manutenção
• Fácil de conectar e desconectar
• Material atóxico
• Compacto e resistente
• Indicado para líquidos e gases
• Compatível com sistemas de chope e CO₂

Ficha Técnica

Compatibilidade

No lado Push-in, utilize tubo de 1/4" de diâmetro externo compatível com conexões de engate rápido.

O pino de 3/8" deve ser encaixado em uma conexão Push-in correspondente à medida de 3/8".

Antes da instalação, verifique sempre as medidas das conexões existentes no equipamento.

Conteúdo da Embalagem

• 01 Adaptador Redutor DMfit ARD0406 – Tubo 1/4" x Pino 3/8"
